22mm Brushless DC 모터의 최대 정격 토크는 0.019N·m이며 정격 출력 용량은 19.9W 입니다.
22mm 모터는 스타 형식의 권선 연결 및 홀 센서 피드백 방식을 갖춘 2 폴페어 모터가 표준으로 제공됩니다.
또한 기어박스와 증분형 엔코더도 사용 가능합니다.
In a mobile environment, you can move left and right to see the contents (tables).
| 모터 형명 | - | 22ZWC48L-1 | |
|---|---|---|---|
| 본체 길이 (LT) | mm | 47±0.5 | |
| 폴페어 | - | 2 | |
| 선간 저항 | Ω | 3.053 | |
| 선간 인덕턴스 | mH | 0.54 | |
| 권선 연결 | - | Star shape | |
| 절연 등급 | - | B | |
| Duty 종류 | - | S2 | |
| 피드백 방법 | - | 홀센서 | |
| 정류 각도 | - | 120° | |
| 절연 강도 (내전압) | - | 500VAC/1KHz/1mA/1s | |
| 절연 저항 | - | 100 MΩ/500VDC | |
| 무게 | g | 67.7 | |
| 정격 전압 | V | 24 | |
| 정격 출력 | W | 19.9 | |
| 정격 토크 | N·m | 0.019 | |
| 정격 속도 | RPM | 10000 | |
| 정격 전류 | A | 1.2 | |
| 무 부하 속도 | RPM | 12000 | |
| 무 부하 전류 | A | 0.24 | |
| 모터 효율 | % | 70 | |
| 코깅 토크 | mN.m | 3.42 | |
|
소음 (주변소음 20db,측정거리 1m) |
dB | ＜50 | |
| 케이스 - 주변 열 저항 | K/W | 0.85 | |
| 주변 온도 | ℃ | 25 | |
| 최대 권선 온도 | ℃ | 75 | |
| 토크 상수 | N·m/A | 0.016 | |
| Back-EMF 상수 / 유효값 | V/Krpm | 1.67 | |
| 최대 (peak) 토크 | N·m | 0.057 | |
| 최대 (peak) 전류 | A | 3.6 | |
| 로터 관성 | g·cm² | 1.1 | |

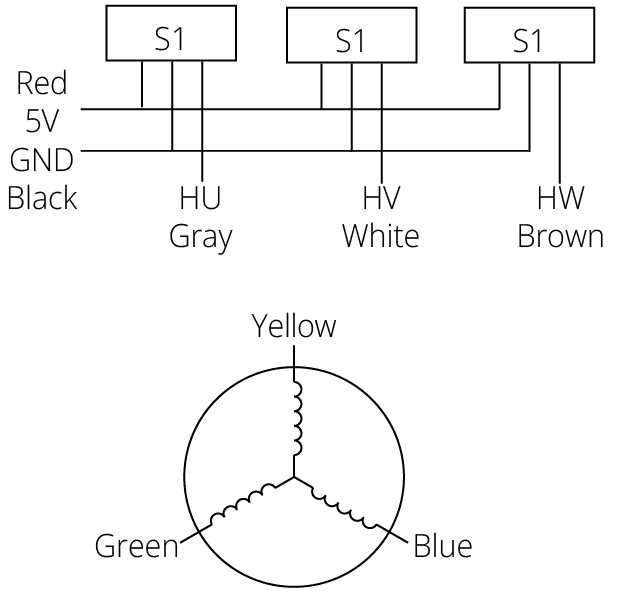

| Lead-out 유형 | Lead-out 색상 | 기능 | |
|---|---|---|---|
| UL3265 AWG26 | 회색 | Hall U（Hu） | |
| 흰색 | Hall V（Hv） | ||
| 갈색 | Hall W（Hw） | ||
| 빨강 | 홀 전원 positive（Vcc） | ||
| 검정 | 홀 전원 negative（GND） | ||
| UL3265 AWG22 | 노랑 | U 상 | |
| 초록 | V 상 | ||
| 파랑 | W 상 | ||
In a mobile environment, you can move left and right to see the contents (tables).
| 단 | - | 1단 | 2단 | 3단 | 4단 |
|---|---|---|---|---|---|
| 감속비 | X : 1 | 3.9, 5.3 | 16, 21, 28 | 62, 83, 111, 150 | 243, 326, 439, 590, 794 |
| 최대 백래쉬 | ° | 0.85 | 1.05 | 1.2 | 1.35 |
| 최대 연속 출력 전력 | W | 24 | 12 | 6.0 | 1.6 |
| 최대 순간 출력 전력 | W | 30 | 15 | 7.5 | 2.0 |
| 최대 연속 입력 속도 | rpm | 8000 | 10000 | 10000 | 10000 |
| 최대 순간 입력 속도 | rpm | 10000 | 12500 | 12500 | 12500 |
| 최대 연속 토크 | N.m | 0.5 | 0.7 | 1.2 | 1.5 |
| 최대 순간 토크 | N.m | 0.6 | 0.9 | 1.5 | 1.9 |
| 최대 효율 | % | 90 | 81 | 74 | 66 |
| 무게 | g | 59 | 83 | 97 | 112 |
| 감속기 길이 L | mm | 22.3 | 33 | 39.6 | 46.3 |
