Size 24 [60mm]리드 스크류 스텝 모터 리니어 액츄에이터

60mm [NEMA 24] 사이즈의 리드 스크류 스텝 모터 리니어 액츄에이터는 최대 1,050N의 추력 발생이 가능한 고성능 및 더 길어진 수명을 보장하는 제품입니다.

사이즈 24 리드 스크류 스텝 모터 리니어 액츄에이터는 External, Non-Captive, Electric Cylinder (Captive) 및 Kaptive 총 4가지로 구성 되어 있습니다.

Size 24 [60mm] Hybrid Stepper Linear Actuators images

모터 특성

In a mobile environment, you can move left and right to see the contents (tables).

모터전압[V]전류[A]저항[Ω]인덕턴스[mH]무게[g]리드와이어 수.모터 길이[mm]
24-2120321.53.9680447
24-21301.830.61.6680447
24-21401.640.40.9680447
24-22303313.41080468.3
24-22402.440.61.91080468.3
24-22501.550.31.21080468.3
주의

모터 절연 등급 Class B, 모터 온도 상승 80°C, 사용 환경 온도 -20℃~55℃

사용 가능 리드스크류 및 스텝별 이송거리

In a mobile environment, you can move left and right to see the contents (tables).

스크류 직경
[인치]
스크류 직경 [mm]리드
[인치]
리드 [mm]리드 코드스텝 별 이송 거리 @ 1.8° [mm]*스텝 별 이송 거리 @ 0.9° [mm]*
0.3759.5250.0250.635A0.00320.0016
0.3759.5250.051.27D0.00640.0032
0.3759.5250.06251.5875F0.00790.004
0.3759.5250.0832.1167H0.01060.0053
0.3759.5250.12.54K0.01270.0064
0.3759.5250.1253.175L0.01590.0079
0.3759.5250.1674.2333P0.02120.0106
0.3759.5250.25.08R0.02540.0127
0.3759.5250.256.35S0.03180.0159
0.3759.5250.3759.525V0.04760.0238
0.3759.5250.3849.7536W0.04880.0244
0.3759.5250.410.16X0.05080.0254
0.3759.5250.512.7Y0.06350.0318
0.3759.525125.4Z0.1270.0635
0.394/0.47210/120.07872G0.010.005
0.394/0.47210/120.393710C0.050.025
0.394100.787420I0.10.05
0.472120.19695E0.0250.0125
  • * Motor winding and screw lead could be customized according to customer's request
    * 15.875mm diameter screw only can be applied in External Type
  • * 소수점 자리 절삭

도면 치수

external actuator images
external actuator demension
non-captive actuator images
non-captive actuator demension
captive(Electrical Cylinder) actuator images
capvie(Electrical Cylinder) actuator demension
스트로크 규격
사이즈 A
(mm)
스트로크 B
(mm)
사이즈 L (mm)
45.70 12.70 싱글 Stack
Motor
47
더블 Stack
Motor
68.3
52.05 19.05
58.40 25.40
64.80 31.80
71.10 38.10
83.80 50.80
96.50 63.50
kaptive actuator images
kaptive actuator demension
스트로크 규격
사이즈 A
(mm)
스트로크 B
(mm)
사이즈 C (mm)
싱글 Stack
L=47
더블 Stack
L=68.3
24.20 12.70 5.8 0.00
30.55 19.05 12.15 2.15
36.90 25.40 18.5 8.50
43.25 31.75 24.85 14.85
49.60 38.10 31.2 21.2
62.30 50.80 43.9 33.90
75.00 63.50 56.6 46.60

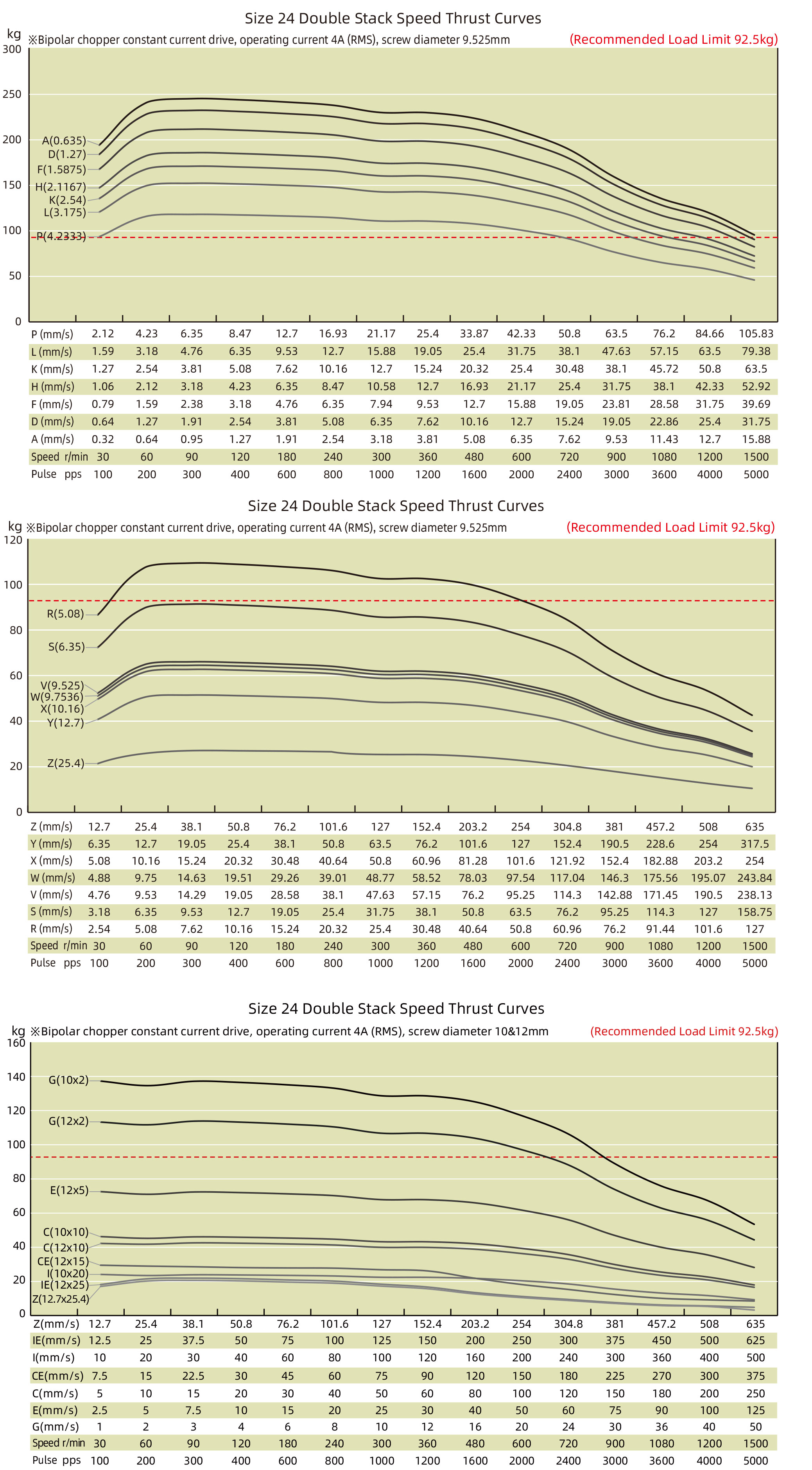

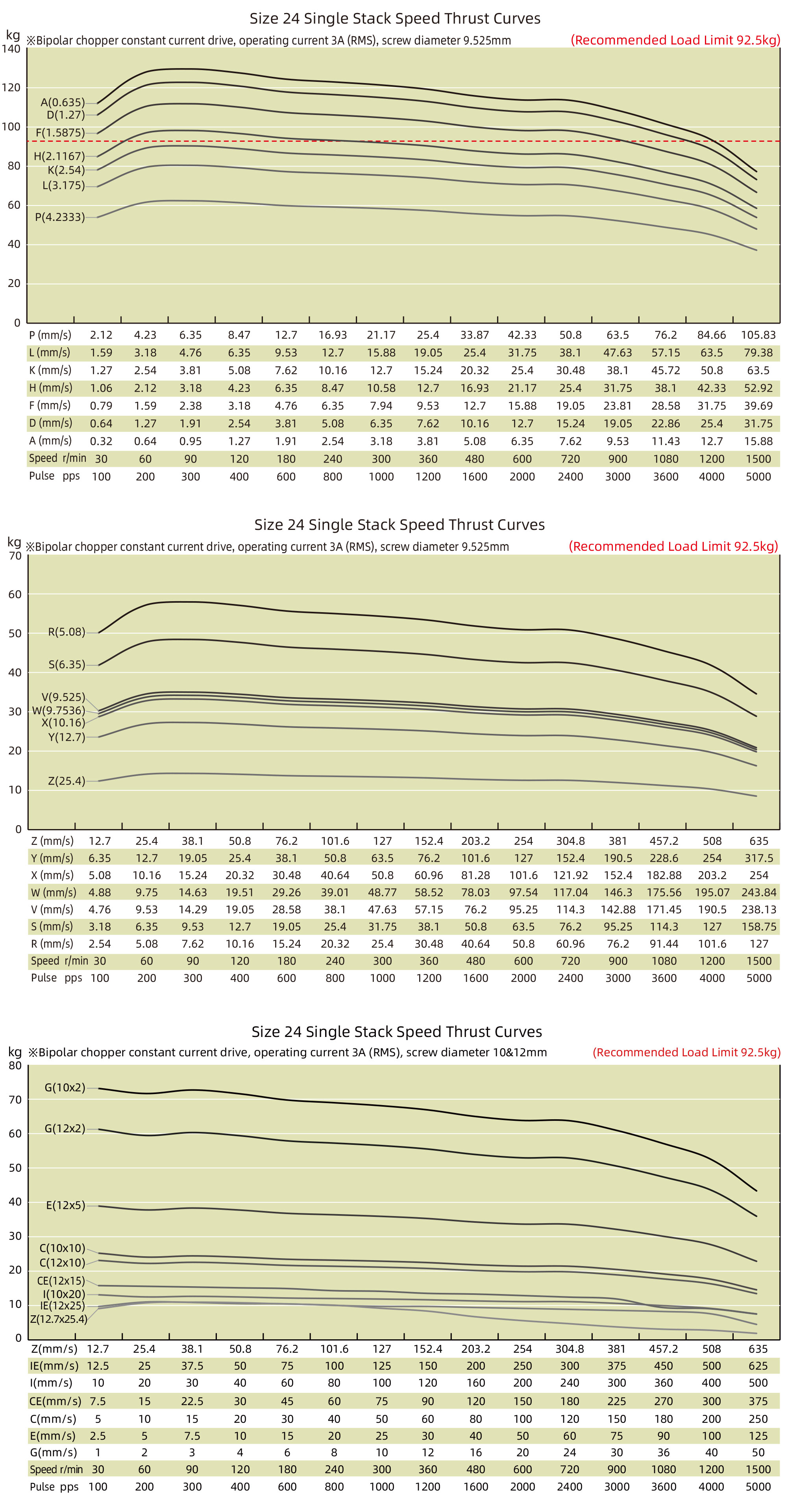

속도 추력 곡선

옵션

스크류 끝단 가공
opt screw end machining
테프론 코팅

고객의 요구 사항이 그리스 미도포 스크류 및 너트를 필요로 하는 경우, 딩스는 테프론 코팅 리드 스크류의 스텝 모터 리니어 액츄에이터를 제공합니다.

테프론 코팅된 리드 스크류 기반의 스텝 모터 리니어 액츄에이터는 통상적인 일반 SUS 기반의 리드스크류 대비 수명을 연장하고 더 나은 추력을 낼 수 있습니다.

딩스가 제공하는 모든 형태의 리드 스크류 옵션 즉, 리드 스크류 기반의 External, Non-Captive, Electric Cylinder 그리고 Kaptive 액츄에이터에 테프론 코팅을 적용할 수 있습니다.

추가로, 백래쉬 방지 너트 역시 테프론 코팅 스크류와 결합되어 사용 가능합니다.

teflon coat
엔코더 옵션
EK2 Encoder images
EK2 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

분해능 [CPR] 50 100 192 200 250 256 360 400 500 720 900 1000 1250 2000 2500 4000 5000
단상 출력 0 1 2 3 4 5 6 7 8 9 10 11 12
차등 출력 A B C D E F G H I J K L M N O P Q
EK3 Encoder images
EK3 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

분해능 [CPR] 64 100 200 500 1000 1800 2000 2500 3600 4000 5000 7200 8000 10000
단상 출력 0 1 2 3 4 5 6 7 8
차등 출력 A B C D E F G H I J K L M

* EK3엔코더 시리즈는 60mm (Size 24) Non-Captive, Captive, Kaptive리니어 액츄에이터에 적용 가능합니다.

KPL 56 Encoder images
KPL 56 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

분해능 [CPR] 400 800 1000 1250 1600 2000 2500 3200 4000
단상 출력 0 2 3 4 5 6 7 8 9
차등 출력 A C D E F G H I J
브레이크

2.3N·m 브레이크 [사이즈 24 모터 적용]

파라미터 정보
1. 정격 전압 : DC24V +/- 5%
2. 저항 : 140 +/- 5%
3. 전력 소모 : 4.5W
4. 홀딩 토크 : >2.3N·m
5. 절연 종류 B
6. 절연 저항 : >100Mohm (DC500V)
7. 내전압 : 1000 VAC for 1 second
8. 브레이크 작동 시간 : 50ms
9. 브레이크 해지 시간 : 30ms
10. 회전 공차 : <1°
11. 긴급 브레이크 횟수 : >200 times
12. 수명 : >2,000,000 시간
13. 소음 레벨 : <60데시벨
