볼스크류 리니어 액츄에이터

딩스는 최적의 사이즈로서 고성능 및 높은 내구성을 필요로 하는 많은 장비 디자이너들로 하여금 새로운 대안이 될 수 있는 특별한 스텝 모터 구동 기반의 볼스크류 리니어 액츄에이터 제품들을 공급하고 있습니다. 볼스크류 리니어 액츄에이터는 모터의 회전 운동을 직선 운동으로 변화 시켜주는 DINGS의 핵심 제품이며 특히 고정밀도 구동 환경에 가장 적합한 선형 모션 제어 제품입니다.

이러한 모터 구동 기반 전동 선형 액츄에이터들은 정밀 위치 제어, 빠른 모션 그리고 긴 내구성을 필요로 하는 다양한 적용 분야들에 적합한 제품들입니다. X-Y 포지셔닝 테이블, 기구 스테이지, 휴대용 전자기기 제조, 반도체 장비, 디스플레이 관련 장비 등 수 많은 영역에서 사용되고 있습니다.

높은 효율성과 정밀도 그리고 긴 수명을 필요로 하는 특별한 애플리케이션들의 경우 딩스는 별도 등급의 볼스크류를 적용한 액츄에이터를 공급할 수 있습니다.

C7 전조 볼스크류를 기본으로 채용하며, 필요시 C5 혹은 C3 등급의 연삭 볼스크류 역시 적용 가능합니다.

볼스크류 너트의 전달 효율은 90~96% 로서 동일한 부하 조건에서 구동하는 일반적인 Trapezoidal 스크류 플라스틱 너트의 효율인 26 ~ 70% 대비하여 더 적은 구동 에너지를 사용할 수 있습니다.

그리고 볼스크류 너트는 회전 마찰(Rolling Friction)을 사용하지만 Trapezoidal 스크류의 플라스틱 너트는 미끄럼 마찰(Sliding Friction)을 채택하는데, 볼스크류 사용시의 열 상승은 후자보다 훨씬 낮기 때문에 일반적으로 볼스크류는 고속 부하 전달에 더 적합합니다.

회전 마찰의 표면 손상은 미끄럼 마찰보다 낮기 때문에 청소, 윤활 상황에서 볼스크류의 수명이 훨씬 길 수 있으며, 청소, 윤활 상황에서 볼스크류의 수명이 훨씬 길 수 있습니다.

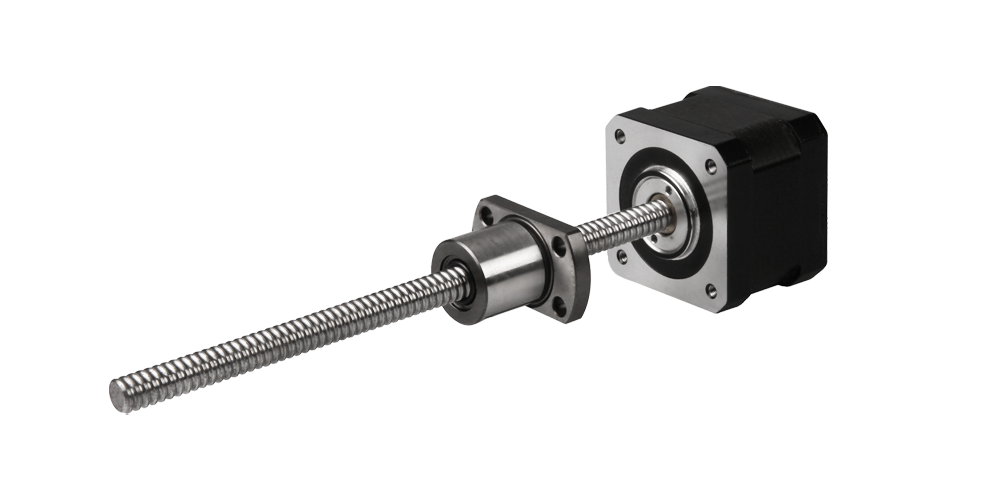

Ball Screw Linear Actuators Images

볼스크류 리니어 액츄에이터

딩스의 볼스크류 리니어 액츄에이터는 External 타입이며 NEMA 기준 6 사이즈부터 23 사이즈까지 0.005mm/스텝부터 0.1mm/스텝까지의 다양한 스텝 분해능을 가지고 있습니다.

External 타입의 볼스크류 리니어 액츄에이터는 딩스의 표준 제품이며 가이드가 장착된 고정밀도 리니어 액츄에이터인 DLG 시리즈도 28mm 그리고 42mm 스텝 모터에 적용되어 있습니다.

딩스가 제공하는 DLG 시리즈는 스텝 모터에 볼스크류가 일체화 되어 있는 특별한 구조의 메커니즘 제품입니다.

가이드가 지지되는 DLG 시리즈는 커플링이나 다른 기타 부분들의 공간을 줄여 줄 수 있습니다. 따라서 고정밀도이면서 동시에 장비의 최소화를 실현할 수 있는 제품입니다.

가이드 없는 형태의 DRS 제품도 가능합니다

Ball Screw Linear Actuators Images
