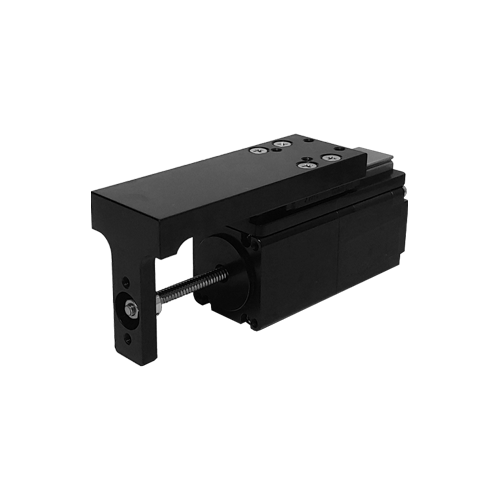

Size 11 [28mm] DLG/DRS 전동 슬라이드
볼스크류 리니어 액츄에이터

DLG 시리즈는 스텝 모터와 볼스크류가 일체화된 가이드 지지 형태의 정밀 리니어 모션 구현 가능 제품입니다.

가이드가 지지되는 DLG 시리즈는 커플링이나 다른 기타 부분들의 공간을 줄여 줄 수 있습니다. 따라서 고정밀도이면서 동시에 장비의 최소화를 실현할 수 있는 제품입니다.

28mm [NEMA 11] 사이즈의 DLG 시리즈는 DLG 시리즈 중, 가장 작은 사이즈 제품으로 스트로크는 30mm 입니다. 고객이 원할 경우 가이드가 빠진 형태의 DRS 시리즈도 선택 가능합니다.

Size 11 [28mm] Ball Screw Linear Actuators

모터 특성

In a mobile environment, you can move left and right to see the contents (tables).

제품 모델 번호정격 전압[V]전류[A]저항[Ω]인덕턴스[mH]리드 와이어 숫자모터 길이 "L"[mm]
DLG28S12.112.11.5433.5
DLG28D13.90.954.14445

액츄에이터 특성

In a mobile environment, you can move left and right to see the contents (tables).

스트로크 30mm
최대 추력 30N
반복 위치 정밀도 0.01mm
선택 가능 볼스크류 리드 1mm/2mm

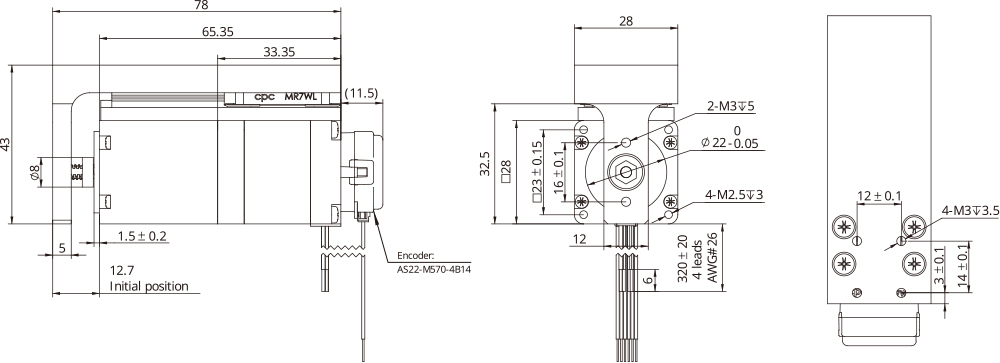

도면 치수

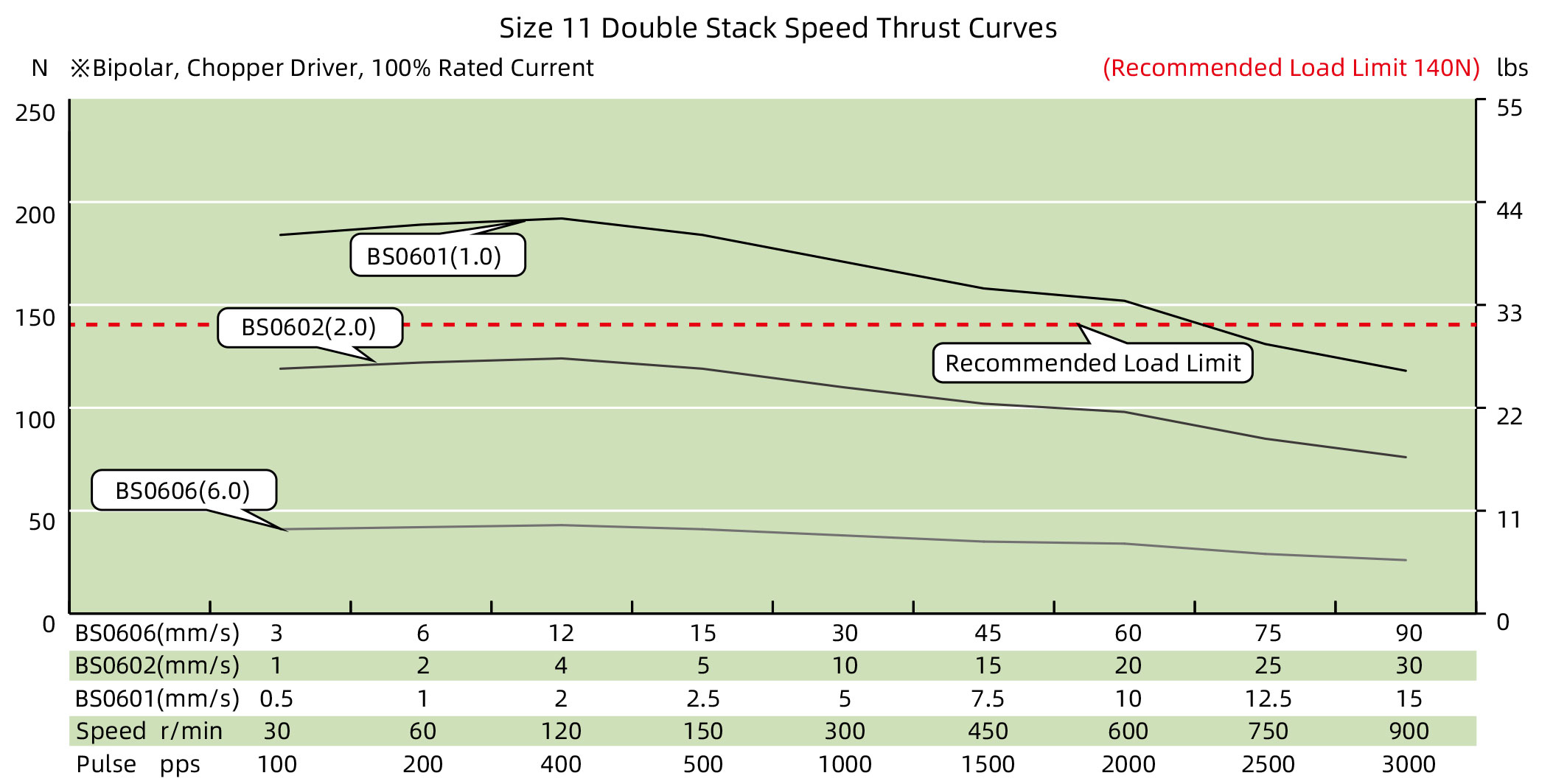

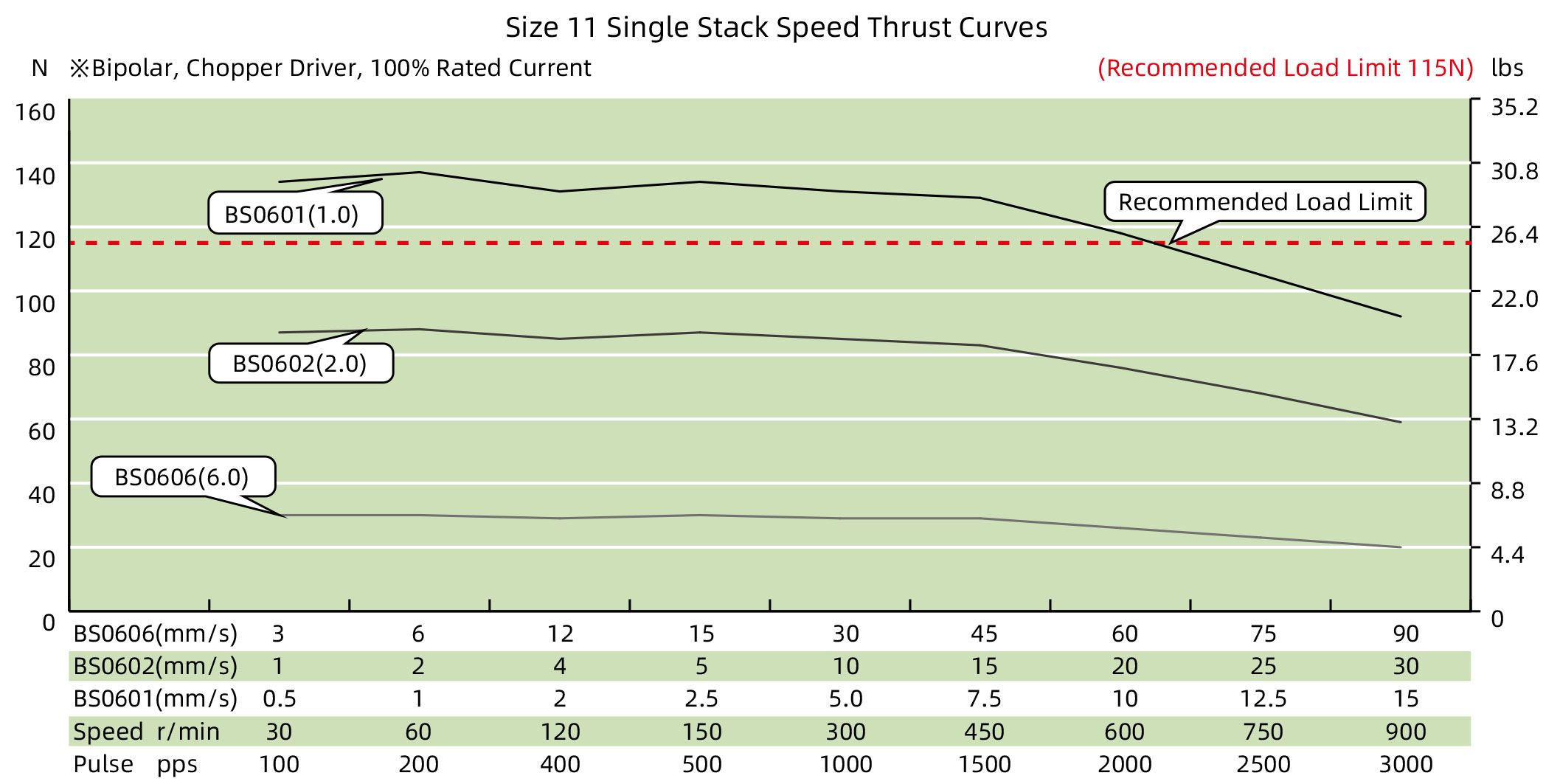

속도 추력 곡선

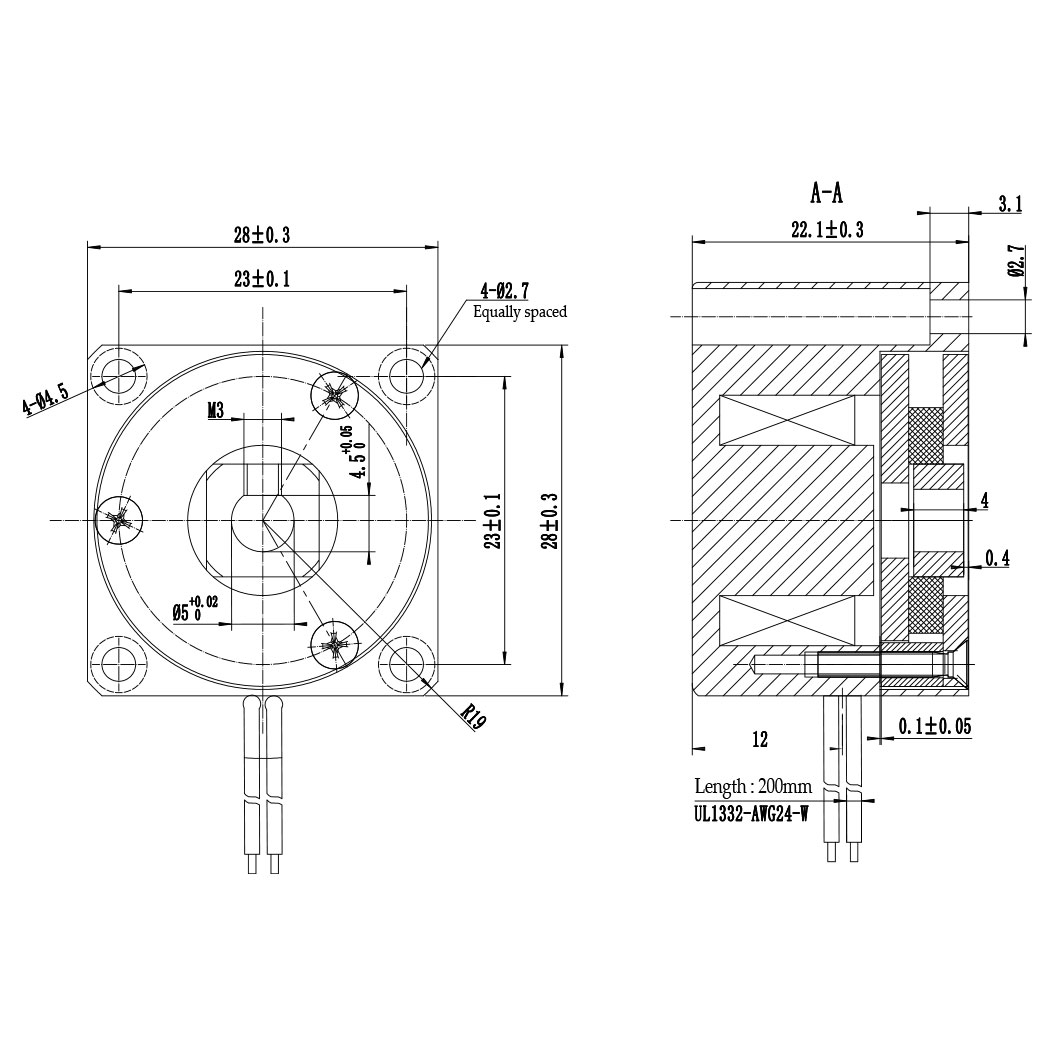

옵션 사양

엔코더 옵션
EK1 Encoder images
EK1 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

분해능 [CPR] 100 108 120 125 128 200 250 256 300 360 400 500
단상 출력 0 1 2 3 4 5 6 7 8 9 10 11
차등 출력 A B C D E F G H I J K L
EK4 Encoder images
EK4 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

분해능 [CPR] 625 800 1000 1250 1600 2000 2500 3200 4000
단상 출력 - - - - - - - - -
차등 출력 - - C - - - - - -
EK5 Encoder images
EK5 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

분해능 [CPR] 360 500 512 1000 1024 2000 2048
단상 출력 0 1 2 3 4 5 6
차등 출력 A B C D E F G

* EK5 엔코더 시리즈중에서는 EK5D 옵션만 DLG28 액츄에이터에 적용 가능합니다.

KPL 28 Encoder images
KPL 28 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

분해능 [CPR] 400 500 1000 2000
단상 출력 0 1 3 6
차동 출력 A B D G
<
