57mm [NEMA23] 사이즈 볼 스크류 일체형 External 리니어 액츄에이터입니다.
다양한 스크류 끝단 가공과 엔코더 옵션들을 선택할 수 있습니다.
In a mobile environment, you can move left and right to see the contents (tables).
제품 모델 번호 | 정격 전압[V] | 전류[A [RMS]] | 저항[Ω] | 인덕턴스[mH] | 리드 와이어 숫자 | 모터 길이 "L"[mm] |
---|---|---|---|---|---|---|
23E2120 | 3.5 | 1.5 | 1.75 | 4.1 | 4 | 45 |
23E2130 | 2.4 | 3 | 0.8 | 1.7 | 4 | 45 |
23E2225 | 5 | 2.5 | 2 | 5.2 | 4 | 65 |
23E2240 | 2.8 | 4 | 0.7 | 2 | 4 | 65 |

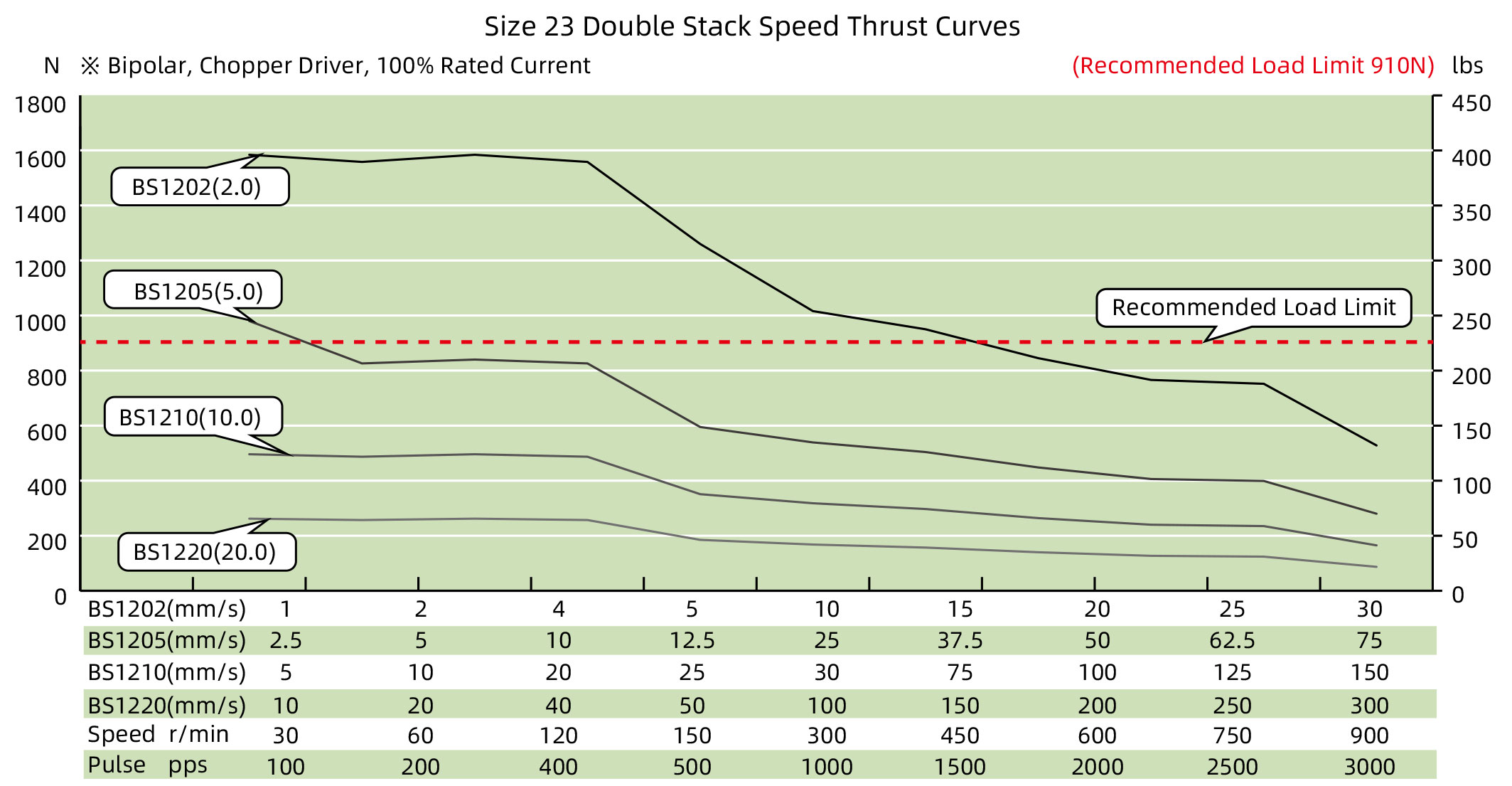

In a mobile environment, you can move left and right to see the contents (tables).
볼스크류 타입 | 1002 | 1004 | 1005 | 1010 | 1015 | 1020 | 1202 | 1210 |
---|---|---|---|---|---|---|---|---|
볼 사이즈 | Ф1.5875 | Ф2.0 | Ф2.0 | Ф2.0 | Ф2.0 | Ф1.5875 | Ф1.5875 | Ф2.381 |
나사선 숫자 | 1 | 1 | 1 | 2 | 2 | 4 | 1 | 2 |
나사선 방향 | Right | |||||||
샤프트 직경 | Ф8.6 | Ф8.2 | Ф8.2 | Ф8.4 | Ф8.4 | Ф8.7 | Ф10.6 | Ф10.2 |
회전 숫자 [회전 X Circuit] | 3.7×1 | 2.7×1 | 2.7×1 | 1.6×2 | 1.6×2 | 0.7×4 | 3.7×1 | 1.7 x 2 |
샤프트, 너트 재질 | SCM415H | |||||||
표면 경도 | HRC58~62 | |||||||
방청 처리 | Anti-rust oil | |||||||
등급 | C7 |
너트 사이즈 |
A | B | C | D | H | W | X | E | 위치 정밀도 |
전체 흔들림 공차 |
축방향 공차 |
동하중 [N] |
정하중 [N] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BS1002 | 40 | 5 | 24 | 23 | 25 | 32 | 4.5 | ±0.05 | 0.12 | ≤0.03 | 2700 | 5300 | |
BS1004 | 41 | 5 | 28 | 24 | 26 | 33 | 4.5 | ±0.05 | 0.12 | ≤0.03 | 3000 | 5200 | |
BS1005 | 40 | 5 | 26 | 23 | 25 | 32 | 4.5 | ±0.05 | 0.12 | ≤0.03 | 3000 | 5200 | |
BS1010 | 40 | 5 | 24 | 23 | 25 | 32 | 4.5 | 6 | ±0.05 | 0.12 | ≤0.03 | 3300 | 5900 |
BS1015 | 40 | 5 | 33 | 23 | 25 | 32 | 4.5 | 6 | ±0.05 | 0.12 | ≤0.03 | 3300 | 6400 |
BS1020 | 37 | 5 | 23 | 20 | 22 | 29 | 4.5 | 5 | ±0.05 | 0.12 | ≤0.03 | 2100 | 4000 |
BS1202 | 42 | 5 | 24 | 25 | 27 | 34 | 4.5 | ±0.05 | 0.12 | ≤0.03 | 3000 | 6400 | |
BS1210 | 41 | 5 | 30 | 24 | 26 | 33 | 4.5 | 9.5 | ±0.05 | 0.12 | ≤0.03 | 5100 | 9800 |
* 위치 정밀도, 전체 흔들림 공차 및 축방향 공차의 단위는 [mm]입니다.
In a mobile environment, you can move left and right to see the contents (tables).
분해능 [CPR] | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 |
단상 출력 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||
차동 출력 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
In a mobile environment, you can move left and right to see the contents (tables).
분해능 [CPR] | 64 | 100 | 200 | 500 | 1000 | 1800 | 2000 | 2500 | 3600 | 4000 | 5000 | 7200 | 8000 | 10000 |
단상 출력 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||
차동 출력 | A | B | C | D | E | F | G | H | I | J | K | L | M |
In a mobile environment, you can move left and right to see the contents (tables).
정격 전압 | DC 24V ± 5% | |
---|---|---|
저항 | 141Ω ± 10% | |
전력 소모 | 5W | |
홀딩 토크 | >2N.M | |
절연 등급 | B | |
절연 저항 | >100MΩ (DC500V) | |
내전압 | AC 1000V for 1 sec | |
브레이크 작동 시간 | 50ms | |
브레이크 해지 시간 | 50ms | |
회전 공차 | 1° | |
긴급 브레이크 횟수 | 200 | |
수명 | 2,000,000 times | |
소음 레벨 | <60db |
