In a mobile environment, you can move left and right to see the contents (tables).
| 모델명 | 상 | 스텝 각도 (°) |
정격 전류 (A) |
저항 (Ω) |
인덕턴스 (mH) |
홀딩 토크 (N·m) |
로터 관성 (g·cm²) |
길이 (mm) |
무게 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 11H5033-120-5AT | 5 | 0.72 | 1.2 | 0.56 | 0.2 | 0.05 | 9 | 33 | 0.11 |
| 11H5052-120-5AT | 5 | 0.72 | 1.2 | 0.88 | 0.45 | 0.09 | 18 | 52 | 0.2 |
| 허용 반경 방향 하중 (모터 취부면으로부터 5mm 거리) |
허용 반경 방향 하중 (모터 취부면으로부터 10mm 거리) |
허용 반경 방향 하중 (모터 취부면으로부터 15mm 거리) |
허용 반경 방향 하중 (모터 취부면으로부터 20mm 거리) |
|---|---|---|---|
| 50N | 35N | 25N | 20N |
.png)
.png)

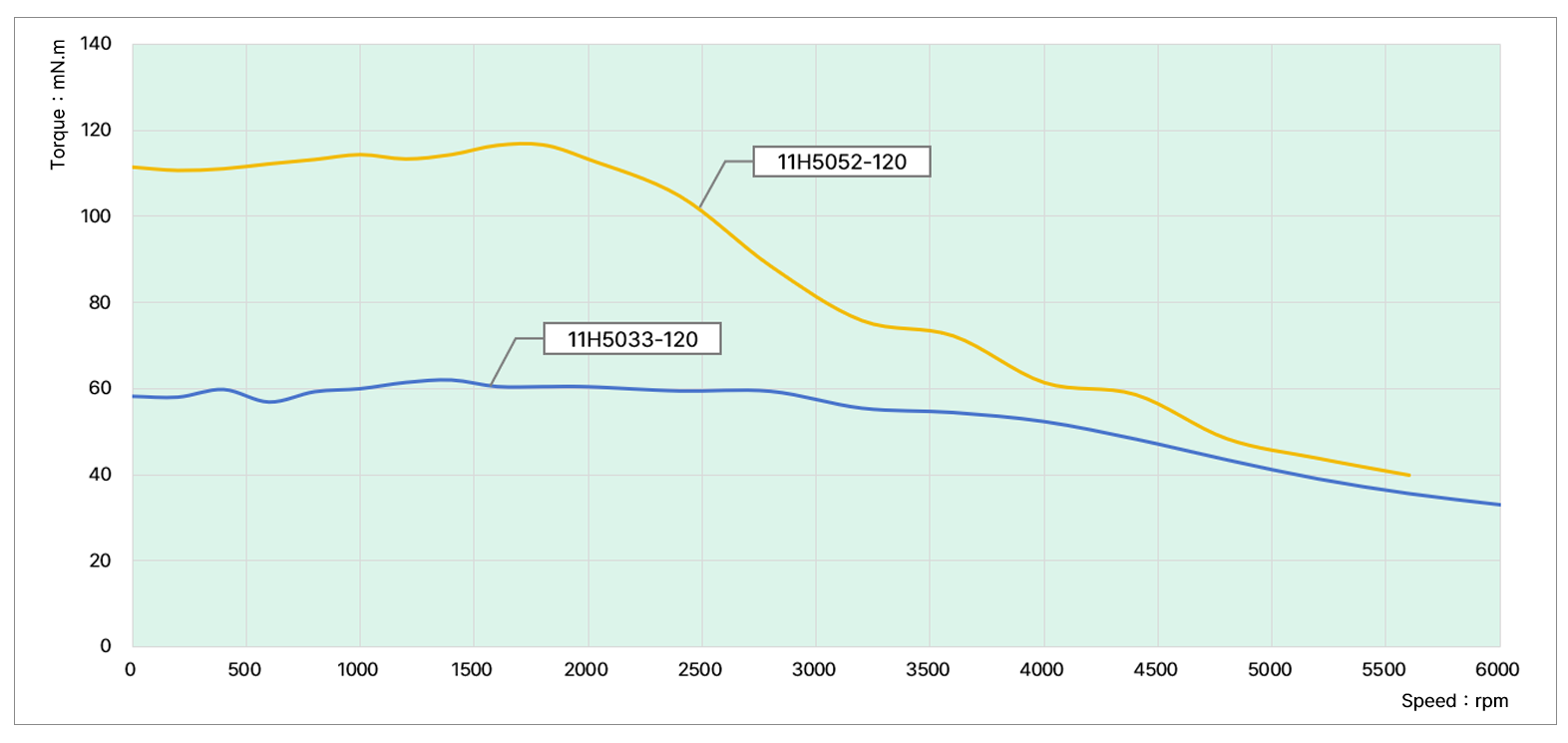

테스트 조건
테스트 전압 : 24Vdc, 드라이브 모델 : DS-OLF2-FPD, 정격 전류: 1.2A (rms)
