Size 11 [28mm] 하이브리드 스텝 모터

28mm [NEMA 11] 사이즈의 하이브리드 스텝 모터는 최대 0.14N·m의 홀딩 토크를 가지고 있습니다.

엔코더와 28mm 사이즈의 유성 감속기 솔루션의 선택이 가능합니다.

별도의 권선이나 커스터마이제이션을 원하시는 경우, 딩스에 별도로 문의하여 주시기 바랍니다.

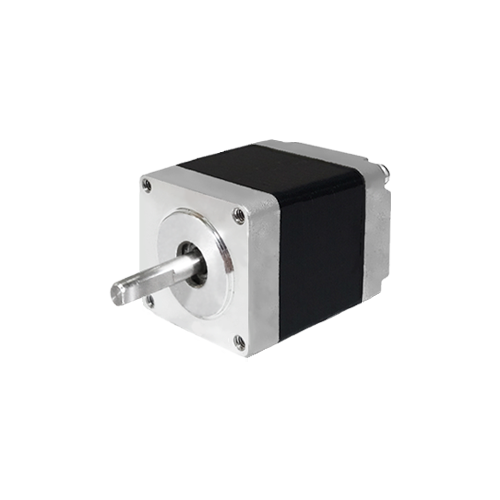

20mm Hybrid Rotary Stepper Motor images

파라미터 정보

In a mobile environment, you can move left and right to see the contents (tables).

일반
정밀도 스텝 각도 1.8°±5%
저항 ±10% / 20 C
인덕턴스 ±20% / 1KHz
절연 등급 B
Duty 종류 S1
내전압 500 VAC / 1 KHz / 1 mA / 1 s
절연 저항 100 MΩ / 500 VDC
허용 반경 방향 하중
(모터 취부면으로부터 5mm 거리)
허용 반경 방향 하중
(모터 취부면으로부터 10mm 거리)
허용 반경 방향 하중
(모터 취부면으로부터 15mm 거리)
허용 반경 방향 하중
(모터 취부면으로부터 20mm 거리)
50N 35N 25N 20N
파라미터
종류 전류
(A)
저항
(Ω)
인덕턴스
(mH)
홀딩 토크
(N·m)
로터 관성
(g·cm2)
길이
(mm)
중량
(g)
11H2032 1 2.1 1.5 0.06 9 33.5 110
11H2045 1 4.1 4.0 0.1 13 45 200
11H2052 1 4.7 4.6 0.14 18 52 280
재질
모터 전/후 하우징 알루미늄 합금
베어링 깊은 홈 볼 베어링
자석 NdFeB 소결 자석
샤프트 스테인레스 강
리드와이어 UL 3265, 26 AWG

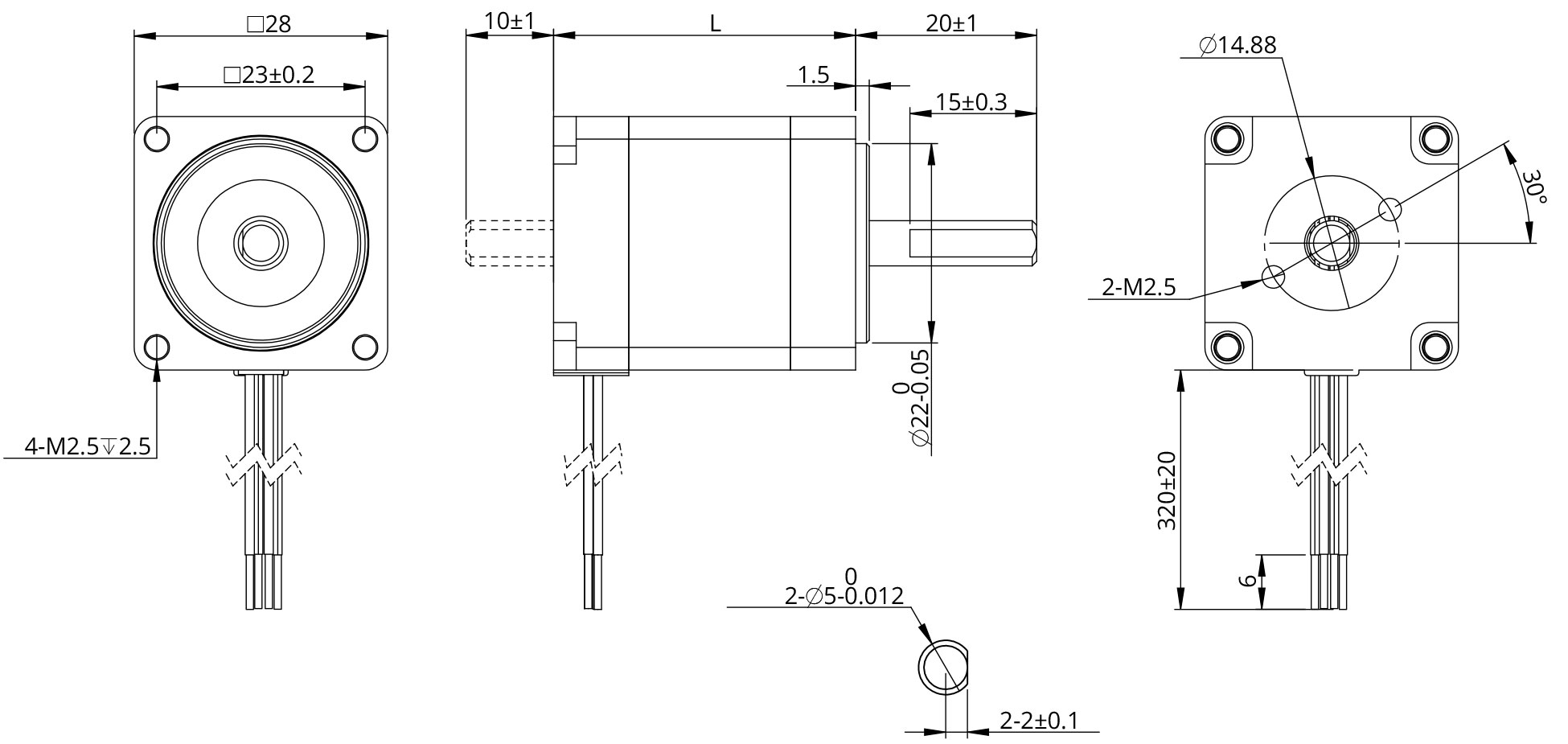

도면 치수

토크 성능 곡선

Torque Performance curves image

옵션

엔코더 옵션
EK1 Encoder images
EK1 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

분해능
[CPR]
100 108 120 125 128 200 250 256 300 360 400 500 1000 512 720 800
단상 출력 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
차등 출력 A B C D E F G H I J K L M N O P
EK5 Encoder images
EK5 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

분해능 [CPR] 360 500 512 1000 1024 2000 2048
단상 출력 0 1 2 3 4 5 6
차등 출력 A B C D E F G
유성 감속기

In a mobile environment, you can move left and right to see the contents (tables).

하우징 재질 금속
무부하 백래쉬
베어링 볼 베어링
감속비 정격 토크
(N·m)
제한 토크
(Kgf•cm)
효율
(%)
길이
(mm)
중량
(g)
3.3 0.5 1.5 1 90 21.2 87
4.6
11.2 1 3 2 81 26.9 91
15.5
21.5
37.7 2.5 7.5 3 73 32.7 100
72

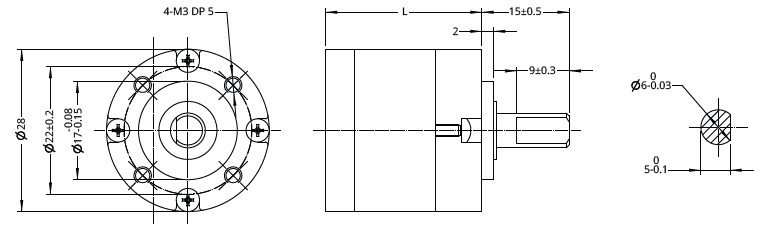

Planetary Gearbox Dimensional
