홈 제품소개 [2상] 하이브리드 스텝 모터-60mm

Size 24 [60mm] 2상 하이브리드 스텝 모터

60mm [NEMA 24] 사이즈의 하이브리드 스텝 모터는 최대 3.0N·m의 홀딩 토크를 가지고 있습니다.

엔코더와 60mm 사이즈의 유성 감속기 솔루션의 선택이 가능합니다.

별도의 권선이나 커스터마이제이션을 원하시는 경우, 딩스에 별도로 문의하여 주시기 바랍니다.

20mm Hybrid Rotary Stepper Motor images

파라미터 정보

In a mobile environment, you can move left and right to see the contents (tables).

일반
정밀도 스텝 각도 1.8°±5%
저항 ±10% / 20 C
인덕턴스 ±20% / 1KHz
절연 등급 B
Duty 종류 S1
내전압 500 VAC / 1 KHz / 1 mA / 1 s
절연 저항 100 MΩ / 500 VDC
허용 반경 방향 하중
(모터 취부면으로부터 5mm 거리)		 허용 반경 방향 하중
(모터 취부면으로부터 10mm 거리)		 허용 반경 방향 하중
(모터 취부면으로부터 15mm 거리)		 허용 반경 방향 하중
(모터 취부면으로부터 20mm 거리)
210N 170N 140N 120N
파라미터
종류 전류
(A [RMS])		 저항
(Ω)		 인덕턴스
(mH)		 홀딩 토크
(N·m)		 로터 관성
(g·cm2)		 길이
(mm)		 중량
(g)
24H2047 2.0 1.5 3.4 1 240 47 600
24H2056 3.0 0.8 2.3 1.5 340 56 800
24H2068 4.0 0.6 1.9 2.1 490 68 1000
24H2085 5.0 0.4 1.8 3 690 85 1300
재질
모터 전/후 하우징 알루미늄 합금
베어링 깊은 홈 볼 베어링
자석 NdFeB 소결 자석
샤프트 스테인레스 강
리드와이어 UL 3265, 20/22 AWG

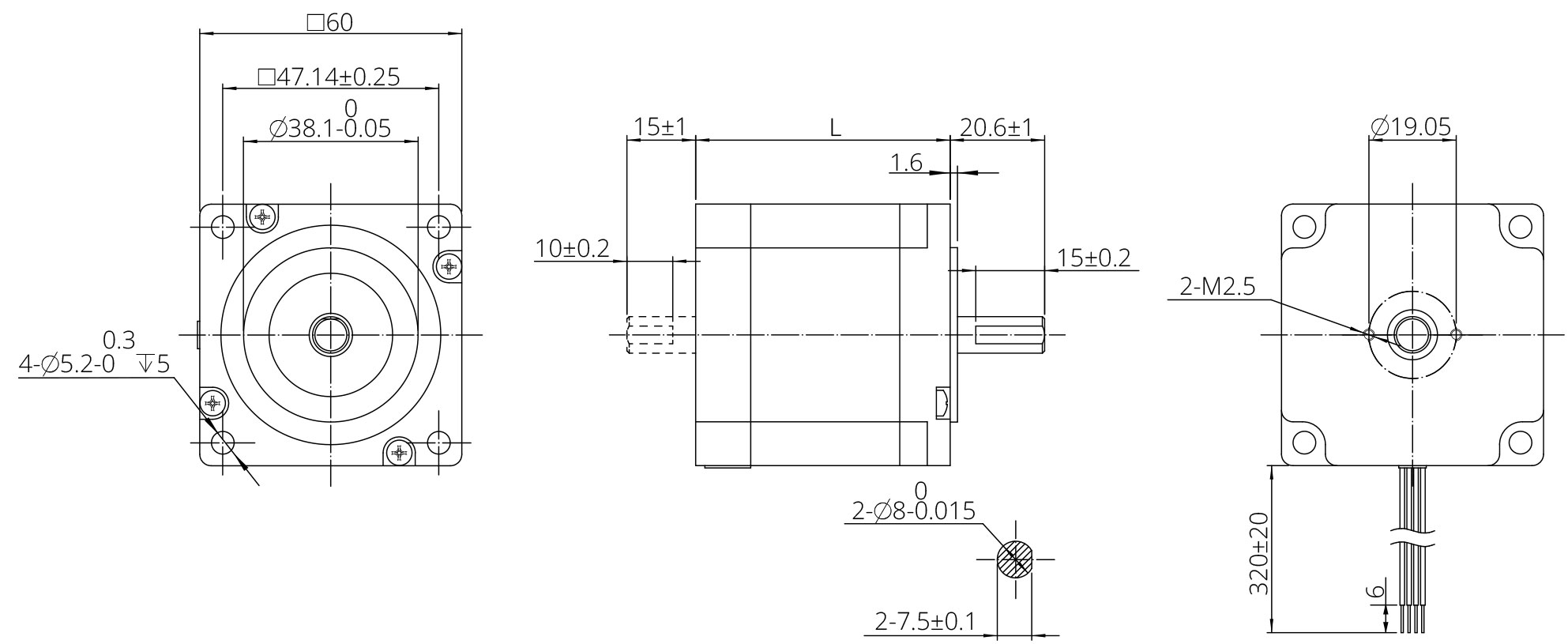

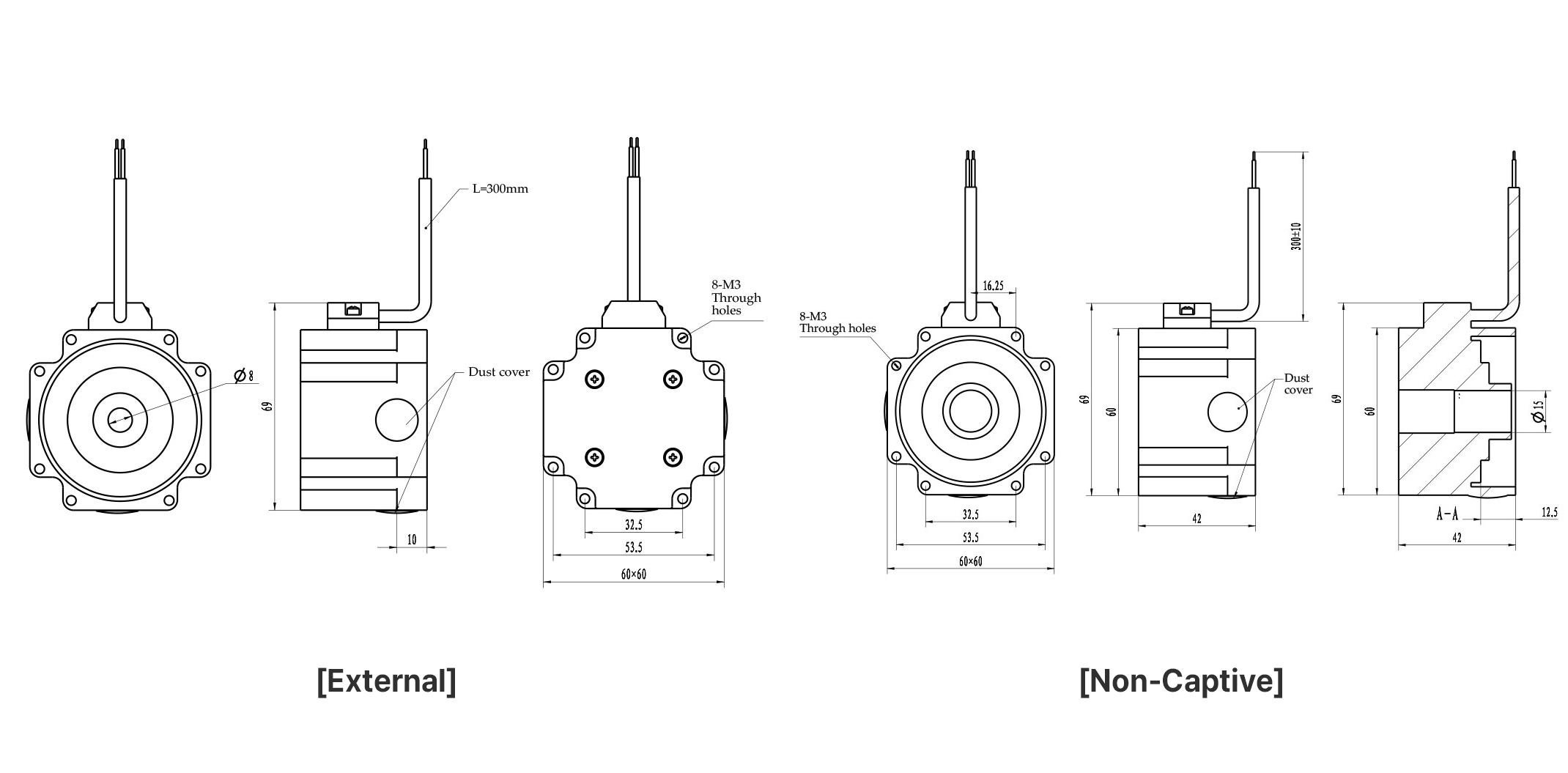

도면 치수

24H2068 images
Hybrid Rotary Size 24 (60mm) Dimensional Drawing

옵션

엔코더 옵션
EK2 Encoder images
EK2 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

분해능 [CPR] 50 100 192 200 250 256 360 400 500 720 900 1000 1250 2000 2500 4000 5000
단상 출력 0 1 2 3 4 5 6 7 8 9 10 11 12
차동 출력 A B C D E F G H I J K L M N O P Q
유성 감속기

In a mobile environment, you can move left and right to see the contents (tables).

하우징 재질 금속
무부하 백래쉬 1단 15arcmin, 2단 25 acrmin
베어링 볼 베어링
감속비 정격 토크
(N·m)		 제한 토크
(N·m)		 단 효율
(%)		 길이
(mm)		 중량
(g)
5 6 12 1 95 53 900
10
15 25 40 2 90 70 1200
20
25

Planetary Gearbox Dimensional
브레이크 [사이즈 24 모터 적용]

24 [60mm] Size 24 [60mm]

In a mobile environment, you can move left and right to see the contents (tables).

정격 전압 DC 24V ± 5%
저항 141Ω ± 10%
전력 소모 5W
홀딩 토크 >2N.M
절연 등급 B
절연 저항 >100MΩ (DC500V)
내전압 AC 1000V for 1 sec
브레이크 작동 시간 50ms
브레이크 해지 시간 50ms
회전 공차 1°
긴급 브레이크 횟수 200 cycles
수명 500,000 cycles
소음 레벨 <60db
Size24 [60mm]
