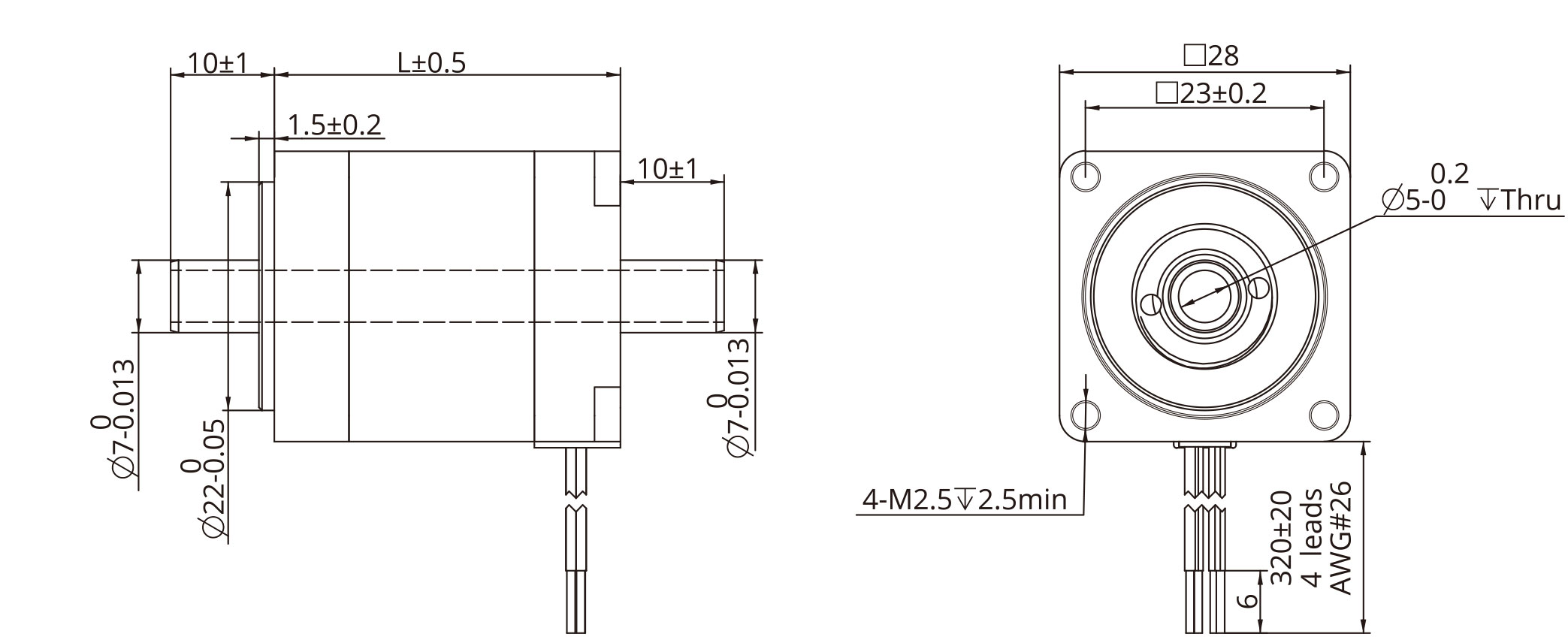

28mm [NEMA 11] 사이즈의 중공축 스텝 모터는 최대 0.1N·m의 홀딩 토크를 가집니다.
특별한 권선이나 축 커스터마이제이션 또는 중공축 엔코더 등의 사양에 대해서는 딩스로 연락 주시기 바랍니다.
.png)
In a mobile environment, you can move left and right to see the contents (tables).
| 모델 번호 | 정격 전압 (V) |
전류 (A) |
저항 (Ω) |
인덕턴스 (mH) |
홀딩 토크 (N·m) |
Detent 토크 (N·m) |
모터 길이 (mm) |
|---|---|---|---|---|---|---|---|
| 11HS2033 | 2.1 | 1.0 | 2.1 | 1.5 | 0.053 | 0.004 | 33 |
| 11HS2045 | 4.1 | 1.0 | 4.1 | 4.0 | 0.1 | 0.004 | 45 |
In a mobile environment, you can move left and right to see the contents (tables).
| 분해능 [CPR] |
100 | 108 | 120 | 125 | 128 | 200 | 250 | 256 | 300 | 360 | 400 | 500 | 1000 | 512 | 720 | 800 |
| 단상 출력 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 차등 출력 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
In a mobile environment, you can move left and right to see the contents (tables).
| 분해능 [CPR] | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 |
| 단상 출력 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||
| 차등 출력 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
In a mobile environment, you can move left and right to see the contents (tables).
| 분해능 [CPR] | 625 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 |
| 단상 출력 | - | - | - | - | - | - | - | - | - |
| 차등 출력 | - | - | C | - | - | - | - | - | - |
In a mobile environment, you can move left and right to see the contents (tables).
| 분해능 [CPR] | 360 | 500 | 512 | 1000 | 1024 | 2000 | 2048 |
| 단상 출력 | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| 차등 출력 | A | B | C | D | E | F | G |
* EK5엔코더 시리즈 중에서는 EK5D 옵션만 28mm (Size 11) 중공축 모터에 적용 가능합니다.
In a mobile environment, you can move left and right to see the contents (tables).
| 분해능 [CPR] | 400 | 500 | 1000 | 2000 |
| 단상 출력 | 0 | 1 | 3 | 6 |
| 차동 출력 | A | B | D | G |
