Size 34 [86mm]중공축 스텝 모터

86mm [NEMA 34] 사이즈의 중공축 스텝 모터는 최대 4.5N·m의 홀딩 토크를 가집니다.

특별한 권선이나 축 커스터마이제이션 또는 중공축 엔코더 등의 사양에 대해서는 딩스로 연락 주시기 바랍니다.

42mm Hollow Shaft Stepper Motor images

모터 특성

In a mobile environment, you can move left and right to see the contents (tables).

모델 번호 정격 전압
(V)
전류
(A)
저항
(Ω)
인덕턴스
(mH)
홀딩 토크
(N·m)
Detent 토크
(N·m)
모터 길이
(mm)
34HS2076 5.7 3.0 1.9 15 4.5 0.095 76

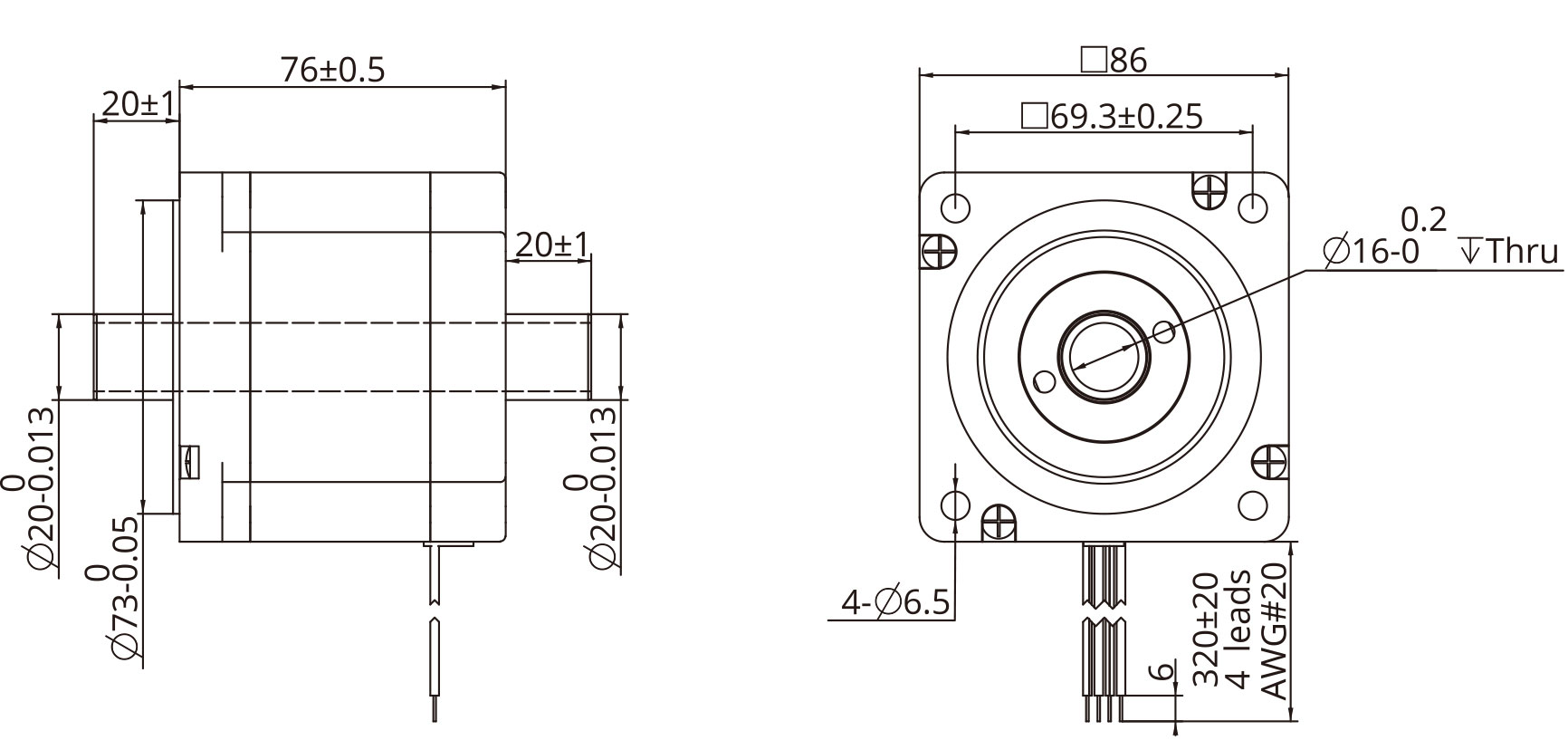

도면 치수

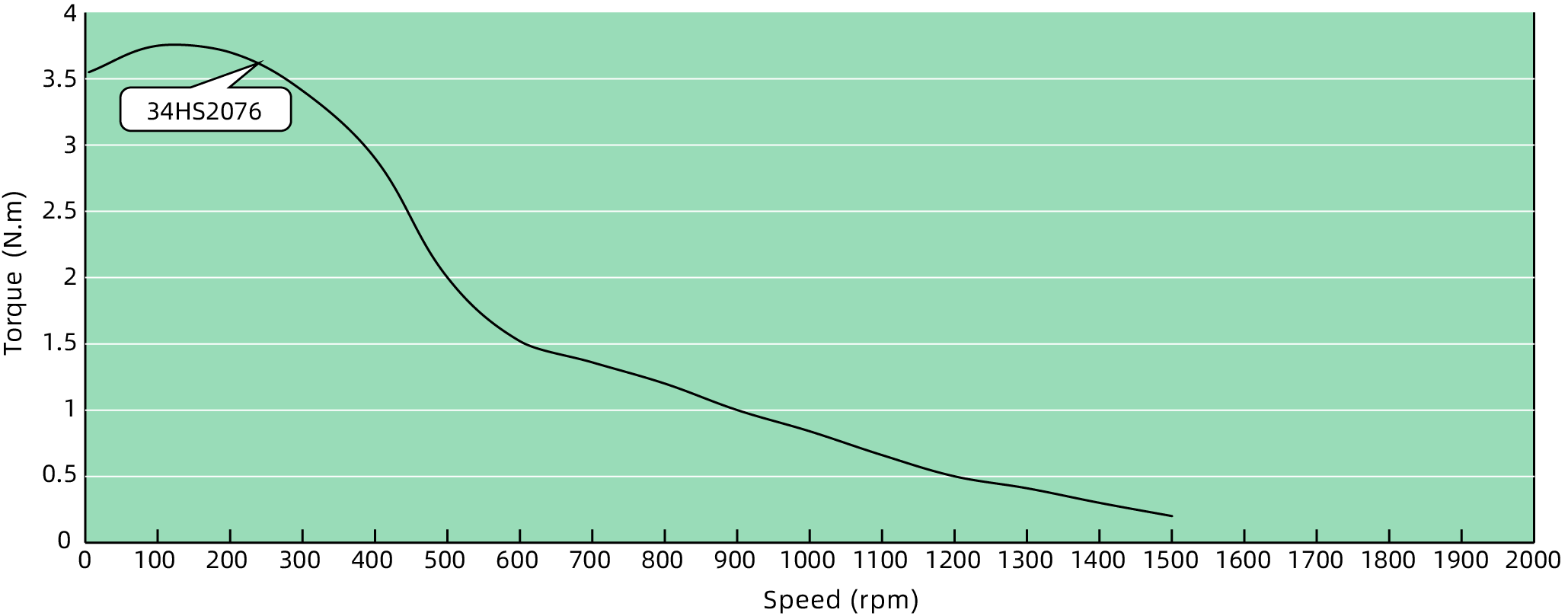

토크 성능 곡선

Torque Performance curves image

옵션

엔코더 옵션
EK3 Encoder images
EK3 Encoder images

In a mobile environment, you can move left and right to see the contents (tables).

분해능 [CPR] 64 100 200 500 1000 1800 2000 2500 3600 4000 5000 7200 8000 10000
단상 출력 0 1 2 3 4 5 6 7 8
차등 출력 A B C D E F G H I J K L M
