42mm Brushless DC 모터의 최대 정격 토크는 0.2N·m이며 정격 출력 용량은 209.4W 입니다.
42mm 모터는 스타 형식의 권선 연결 및 홀 센서 피드백 방식을 갖춘 2 폴페어 (원형) 또는 10극 (5 폴페어-사각형) 모터가 표준으로 제공됩니다.
또한 기어박스와 증분형 엔코더도 사용 가능합니다.
In a mobile environment, you can move left and right to see the contents (tables).
| 모터 형명 | - | 42ZWC75L-1 | 42ZWC75L-2 | 42ZWS50X-1 | 42ZWS63X-1 | 42ZWS75X-1 | |
|---|---|---|---|---|---|---|---|
| 본체 길이 (LT) | mm | 73±0.5 | 73±0.5 | 50±1 | 63±1 | 75±1 | |
| 폴페어 | - | 2 | 2 | 5 | 5 | 5 | |
| 선간 저항 | Ω | 0.24 | 0.19 | 2.482 | 1.261 | 0.987 | |
| 선간 인덕턴스 | mH | 0.15 | 0.12 | 1.062 | 0.586 | 0.434 | |
| 권선 연결 | - | Star shape | Star shape | Star shape | Star shape | Star shape | |
| 절연 등급 | - | B | B | B | B | B | |
| Duty 종류 | - | S2 | S2 | S2 | S2 | S2 | |
| 피드백 방법 | - | 홀센서 | 홀센서 | 홀센서 | 홀센서 | 홀센서 | |
| 정류 각도 | - | 120° | 120° | 120° | 120° | 120° | |
| 절연 강도 (내전압) | - | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | |
| 절연 저항 | - | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | |
| 무게 | g | 425.8 | 425.8 | 260 | 380 | 500 | |
| 정격 전압 | V | 48 | 24 | 24 | 24 | 24 | |
| 정격 출력 | W | 209.4 | 83 | 19.6 | 39.3 | 58.1 | |
| 정격 토크 | N·m | 0.2 | 0.08 | 0.0625 | 0.125 | 0.185 | |
| 정격 속도 | RPM | 10000 | 10000 | 3000 | 3000 | 3000 | |
| 정격 전류 | A | 5.5 | 4.3 | 1.2 | 2.4 | 3.6 | |
| 무 부하 속도 | RPM | 12000 | 12000 | 4000 | 4000 | 4000 | |
| 무 부하 전류 | A | 0.86 | 0.7 | 0.15 | 0.3 | 0.45 | |
| 모터 효율 | % | 80 | 80 | 72 | 77.6 | 76 | |
|
소음 (주변소음 20db,측정거리 1m) |
dB | ＜50 | ＜50 | ＜50 | ＜50 | ＜50 | |
| 케이스 - 주변 열 저항 | K/W | 0.085 | 0.25 | 0.75 | 0.38 | 0.25 | |
| 주변 온도 | ℃ | 25 | 25 | 31.3 | 31.3 | 31.3 | |
| 최대 권선 온도 | ℃ | 75 | 75 | 68.5 | 68.5 | 68.5 | |
| 토크 상수 | N·m/A | 0.036 | 0.019 | 0.052 | 0.052 | 0.051 | |
| Back-EMF 상수 / 유효값 | V/Krpm | 3.77 | 1.99 | 5.44 | 5.44 | 5.44 | |
| 최대 (peak) 토크 | N·m | 0.6 | 0.24 | 0.1875 | 0.375 | 0.555 | |
| 최대 (peak) 전류 | A | 16.5 | 12.9 | 3.6 | 7.2 | 10.8 | |
| 로터 관성 | Kg·cm² | 0.084 | 0.084 | 0.05 | 0.1 | 0.15 | |

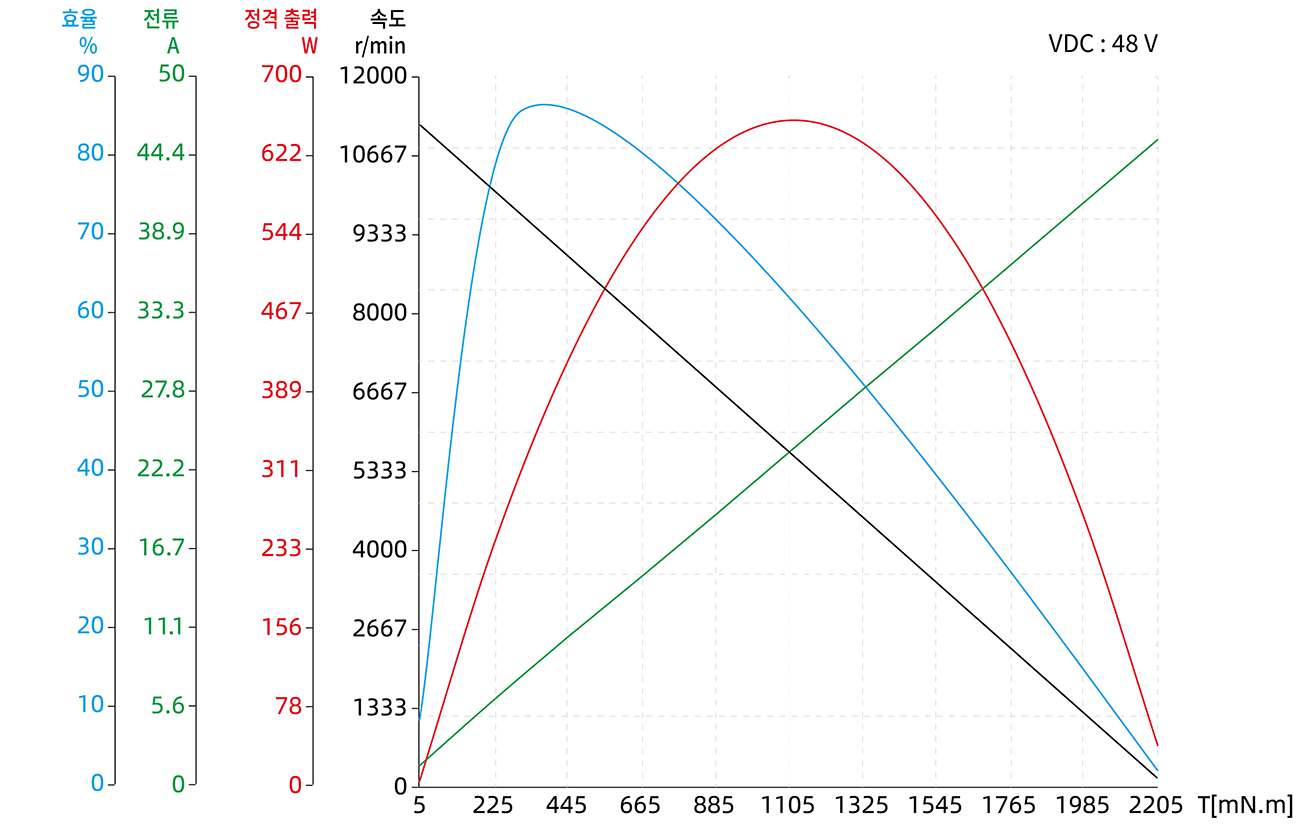

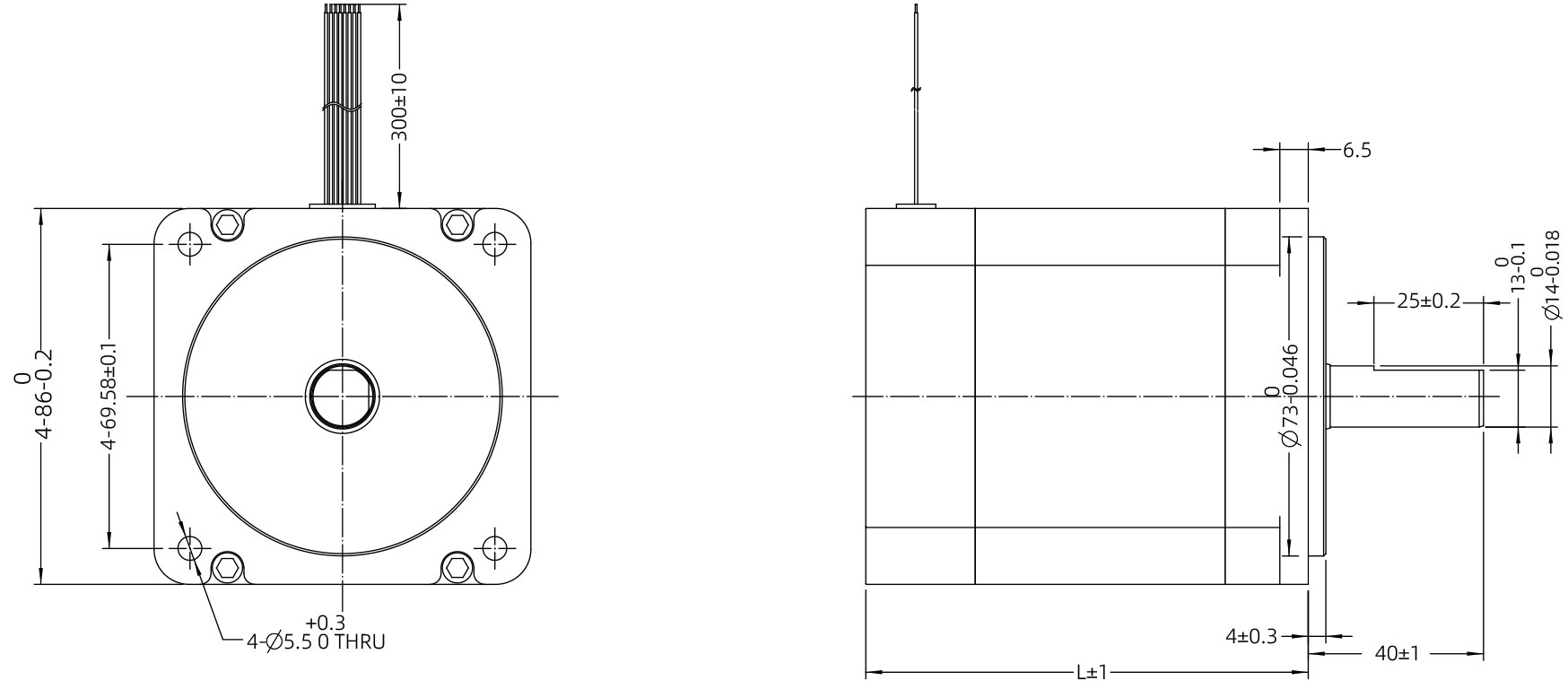

*LT : 모터 특성표 참고
In a mobile environment, you can move left and right to see the contents (tables).
| Lead-out 유형 | Lead-out 색상 | 기능 | |
|---|---|---|---|
| UL3265 AWG26 | 노랑 | Hall U（Hu） | |
| 초록 | Hall V（Hv） | ||
| 파랑 | Hall W（Hw） | ||
| 빨강 | 홀 전원 positive（Vcc） | ||
| 검정 | 홀 전원 negative（GND） | ||
| UL3265 AWG22 | 노랑 | U 상 | |
| 초록 | V 상 | ||
| 파랑 | W 상 | ||
In a mobile environment, you can move left and right to see the contents (tables).
| 단 | - | 1단 | 2단 | 3단 | 4단 |
|---|---|---|---|---|---|
| 감속비 | X : 1 | 3.9, 5.3 | 16, 21, 28 | 62, 83, 111, 150 | 243, 326, 439, 590, 794 |
| 최대 백래쉬 | ° | 0.3 | 0.4 | 0.5 | 0.6 |
| 최대 연속 출력 전력 | W | 480 | 200 | 85 | 20 |
| 최대 순간 출력 전력 | W | 600 | 250 | 106 | 25 |
| 최대 연속 입력 속도 | rpm | 6000 | 6000 | 6000 | 6000 |
| 최대 순간 입력 속도 | rpm | 7500 | 7500 | 7500 | 7500 |
| 최대 연속 토크 | N.m | 3.0 | 7.5 | 15 | 15 |
| 최대 순간 토크 | N.m | 4.5 | 11.3 | 22.5 | 22.5 |
| 최대 효율 | % | 90 | 81 | 72 | 64 |
| 무게 | g | 252 | 405 | 476 | 544 |
| 감속기 길이 L | mm | 36.1 | 54.9 | 63.6 | 72.4 |
Silent
정밀 기어 가공 기술을 기반으로 안정적인 토크 전달과 저소음을 동시에 구현한 고성능 감속 솔루션입니다. 다양한 DINGS' 모터와의 결합이 가능하며, 로봇·자동화 설비·정밀 장비 등 폭넓은 산업 분야에 적용할 수 있습니다.
다양한 스펙과 감속비 옵션을 아래 DKPS 사이트에서 확인해 보세요.
