60mm Brushless DC 모터의 최대 정격 토크는 0.46N·m이며 정격 출력 용량은 144.5W 입니다.
60mm 모터는 스타 형식의 권선 연결 및 홀 센서 피드백 방식을 갖춘 10극 (5폴페어) 모터가 표준으로 제공됩니다.
또한 기어박스와 증분형 엔코더도 사용 가능합니다.

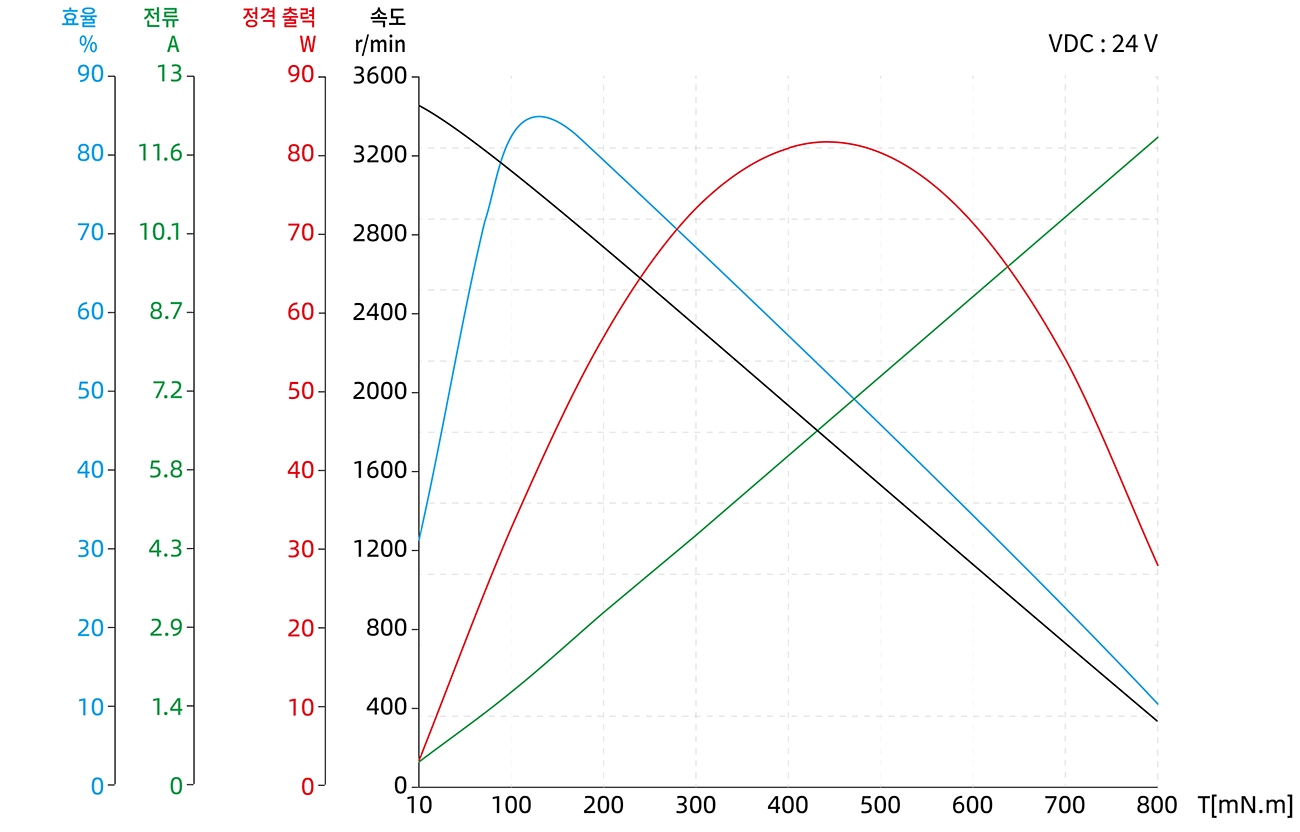

.png)
In a mobile environment, you can move left and right to see the contents (tables).
| 모터 형명 | - | 60ZWS50X-1 | 60ZWS63X-1 | 60ZWS75X-1 | |
|---|---|---|---|---|---|
| 본체 길이 (LT) | mm | 50±1 | 63±1 | 75±1 | |
| 폴페어 | - | 5 | 5 | 5 | |
| 선간 저항 | Ω | 0.886 | 0.334 | 0.233 | |
| 선간 인덕턴스 | mH | 0.682 | 0.305 | 0.183 | |
| 권선 연결 | - | Star shape | Star shape | Star shape | |
| 절연 등급 | - | B | B | B | |
| Duty 종류 | - | S1 | S1 | S1 | |
| 피드백 방법 | - | 홀센서 | 홀센서 | 홀센서 | |
| 정류 각도 | - | 120° | 120° | 120° | |
| 절연 강도 (내전압) | - | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | |
| 절연 저항 | - | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | |
| 무게 | Kg | 0.51 | 0.77 | 1 | |
| 정격 전압 | V | 24 | 24 | 24 | |
| 정격 출력 | W | 47.1 | 97.4 | 144.5 | |
| 정격 토크 | N·m | 0.15 | 0.31 | 0.46 | |
| 정격 속도 | RPM | 3000 | 3000 | 3000 | |
| 정격 전류 | A | 2.7 | 5.5 | 8.2 | |
| 무 부하 속도 | RPM | 3500 | 3500 | 3500 | |
| 무 부하 전류 | A | 0.29 | 0.58 | 0.87 | |
| 모터 효율 | % | 81.1 | 82.6 | 83 | |
|
소음 (주변소음 20db,측정거리 1m) |
dB | ＜50 | ＜50 | ＜50 | |
| 케이스 - 주변 열 저항 | K/W | 0.57 | 0.28 | 0.19 | |
| 주변 온도 | ℃ | 30 | 30 | 30 | |
| 최대 권선 온도 | ℃ | 87 | 87 | 87 | |
| 토크 상수 | N·m/A | 0.056 | 0.056 | 0.056 | |
| Back-EMF 상수 / 유효값 | V/Krpm | 5.87 | 5.87 | 5.87 | |
| 최대 (peak) 토크 | N·m | 0.45 | 0.93 | 1.38 | |
| 최대 (peak) 전류 | A | 8.1 | 16.5 | 24.6 | |
| 관성 모멘트 | Kg·cm² | 0.22 | 0.44 | 0.66 | |

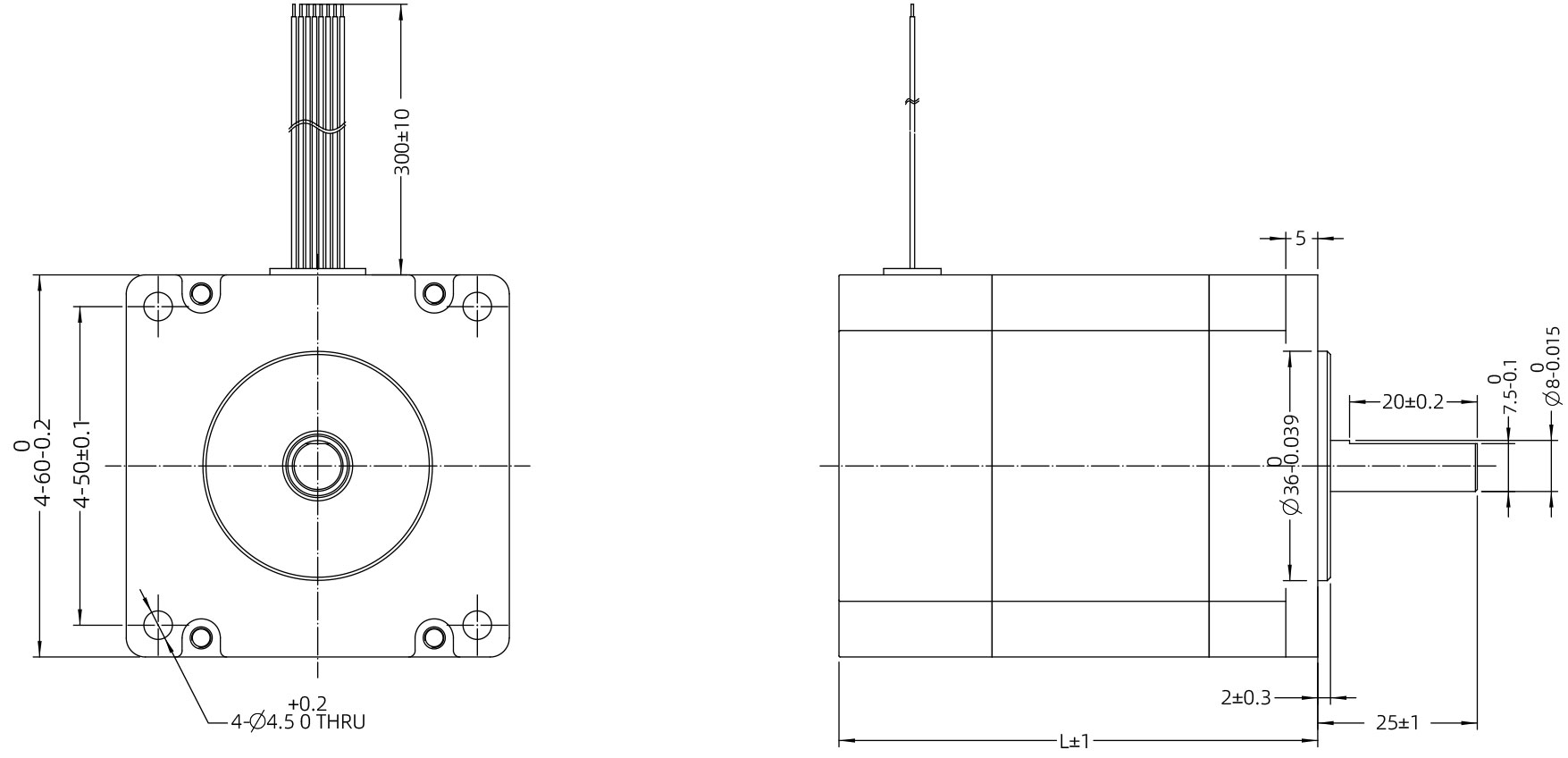

_thumb.png)
*LT : 모터 특성표 참고
In a mobile environment, you can move left and right to see the contents (tables).
| Lead-out 유형 | Lead-out 색상 | 기능 | |
|---|---|---|---|
| UL3265 AWG26 | 노랑 | Hall U（Hu） | |
| 초록 | Hall V（Hv） | ||
| 파랑 | Hall W（Hw） | ||
| 빨강 | 홀 전원 positive（Vcc） | ||
| 검정 | 홀 전원 negative（GND） | ||
| UL3265 AWG18 | 노랑 | U 상 | |
| 초록 | V 상 | ||
| 파랑 | W 상 | ||
