DINGS'는 위치 제어를 위한 광범위한 BLDC · VCM 제어 장치를 제공합니다.
정격 10A까지 (최대 30A), DINGS'는 RS-485 통신 및 아날로그 명령을 통해 BLDC 및 VCM용 4가지 종류의 제어기를 제공합니다.
내장된 RS-485 통신 기능을 통해 손쉬운 파라미터 설정 및 제어가 가능하며, 다양한 디지털 I/O 인터페이스를 지원하여 PLC 및 상위 제어 시스템과의 연동에 유연하게 대응할 수 있습니다. 또한 과전압, 저전압, 과전류 보호 기능을 내장하여 안정적이고 신뢰성 높은 모터 구동 환경을 제공합니다.
In a mobile environment, you can move left and right to see the contents (tables).
| 적용 모터 | Brushless DC | |
|---|---|---|
| 입력 전압 | 12 - 48VDC | |
| 출력 전류 | 6A (정격), 18A (최대) | |
| 구동 방식 | 3상 PWM 구동 | |
| 제어 방식 | 아날로그 속도 제어, RS485 | |
| 센싱 방식 | 디지털 홀센서 | |
| 입력 신호 | FR (방향) 신호 | 단일 종단 신호 입력 (Single-ended input type) |
| EN (동작) 신호 | ||
| BK (브레이크) 신호 | ||
| 출력 신호 | PG (속도 출력) 신호 | OC 출력, 최대 전류 : 10 mA |
| ALM (알람) 신호 | ||
| 아날로그 입력 신호 | 10KΩ 포텐셔미터 (가변저항기) 혹은 0–5 VDC | |
| 크기 (커넥터 제외) | 118 x 75.5 x 25.5 mm | |
| 무게 (커넥터 제외) | 약 200g | |
| 사용 환경 | 사용 장소 | 먼지, 유증기 및 부식성 가스를 피할 것 |
| 습도 | <85% RH, 응결이 되지 않을 것 | |
| 온도 | -15 ~ 50°C | |
| 방열 | 환기가 잘 되는 곳에 설치 | |
| 파일명 | 형식 | 크기 | 다운로드 |
|---|---|---|---|
| DS-OLBD1-FRS4 |
542.24 KB | 다운로드 |
| 파일명 | 형식 | 크기 | 다운로드 |
|---|---|---|---|
| Simple Tuner V6.2.4 | ZIP | 3.64 MB | 다운로드 |
In a mobile environment, you can move left and right to see the contents (tables).
| 적용 모터 | Brushless DC | |
|---|---|---|
| 입력 전압 | 12 - 48VDC | |
| 출력 전류 | 10A (정격), 30A (최대) | |
| 구동 방식 | 3상 PWM 구동 | |
| 제어 방식 | 아날로그 속도 제어, RS485 | |
| 센싱 방식 | 디지털 홀센서 | |
| 입력 신호 | FR (방향) 신호 | 단일 종단 신호 입력 (Single-ended input type) |
| EN (동작) 신호 | ||
| BK (브레이크) 신호 | ||
| 출력 신호 | PG (속도 출력) 신호 | OC 출력, 최대 전류 : 10 mA |
| ALM (알람) 신호 | ||
| 아날로그 입력 신호 | 10KΩ 포텐셔미터 (가변저항기) 혹은 0–5 VDC | |
| 크기 (커넥터 제외) | 118 x 77 x 34 mm | |
| 무게 (커넥터 제외) | 약 300g | |
| 사용 환경 | 사용 장소 | 먼지, 유증기 및 부식성 가스를 피할 것 |
| 습도 | <85% RH, 응결이 되지 않을 것 | |
| 온도 | -15 ~ 50°C | |
| 방열 | 환기가 잘 되는 곳에 설치 | |
| 파일명 | 형식 | 크기 | 다운로드 |
|---|---|---|---|
| DS-OLBD3-FRS4 |
544.95 KB | 다운로드 |
| 파일명 | 형식 | 크기 | 다운로드 |
|---|---|---|---|
| Simple Tuner V6.2.4 | ZIP | 3.64 MB | 다운로드 |
In a mobile environment, you can move left and right to see the contents (tables).
| 적용 모터 | VCM (Voice Coil Motor) | |
|---|---|---|
| 입력 전압 | 18 - 52VDC (24V/48V 권장) | |
| 출력 전류 | 6A (연속), 18A (피크, 2초 이내) | |
| 구동 방식 | 주파수 제어 | |
| 제어 방식 | RS485, 아날로그 제어 | |
| 주파수 설정 범위 | 0.1 ~ 500Hz (최대 3000Hz 설정 가능) | |
| 입력 신호 | IN1 (범용) 신호 | 단일 종단 신호 입력 (Single-ended input type) |
| EN (인에이블) 신호 | ||
| IN3 (범용) 신호 | ||
| 출력 신호 | OUT1 (범용 출력) 신호 | OC 출력, 최대 전압 : 30VDC, 최대 전류 : 10mA |
| ALM (알람 출력) 신호 | ||
| 아날로그 입력 신호 | 0~5VDC 주파수 지령 입력 (SV) | |

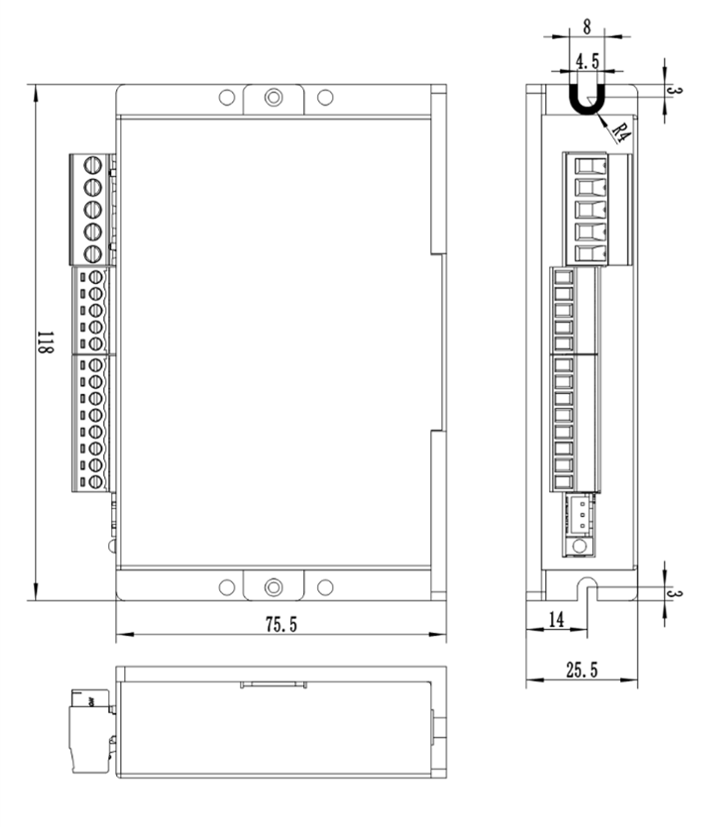

| 크기 (커넥터 제외) | 118 × 75.5 × 25.5 mm | |
| 무게 (커넥터 제외) | 약 300g | |
| 사용 환경 | 사용 장소 | 먼지, 유분, 부식성 가스 없는 장소 |
| 습도 | <85% RH, 응결이 되지 않을 것 | |
| 온도 | -15 ~ 50°C | |
| 방열 | 환기가 잘 되는 곳에 설치 | |
| 파일명 | 형식 | 크기 | 다운로드 |
|---|---|---|---|

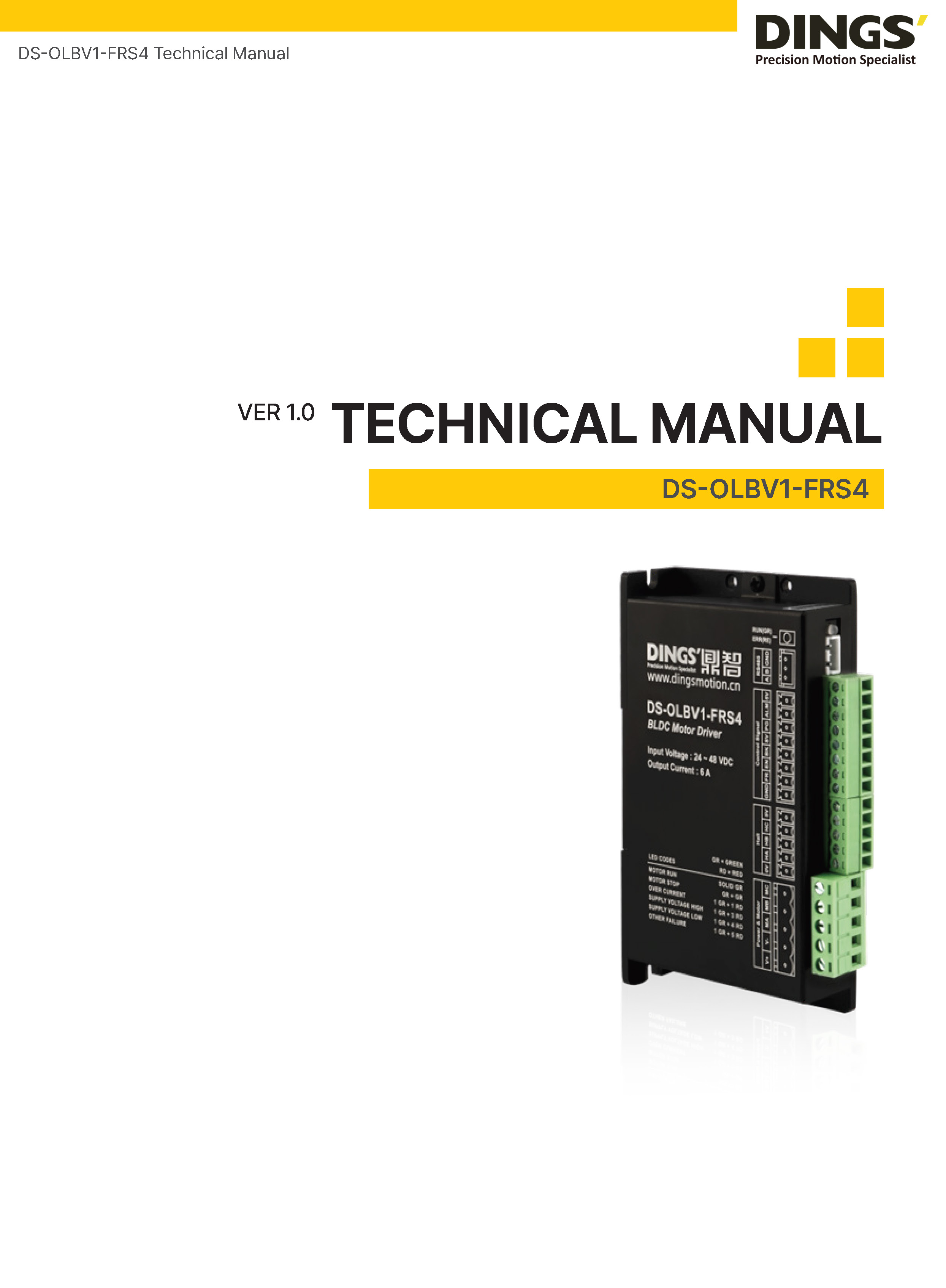

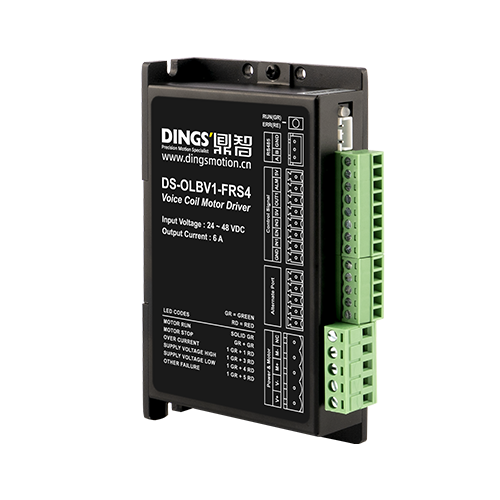

| DS-OLBV1-FRS4 |
650.9 KB | 다운로드 |
| 파일명 | 형식 | 크기 | 다운로드 |
|---|---|---|---|
| Simple Tuner V6.2.4 | ZIP | 3.64 MB | 다운로드 |
In a mobile environment, you can move left and right to see the contents (tables).
| 적용 모터 | Voice Coil Motor (VCM) | |
|---|---|---|
| 입력 전압 | 24 - 48VDC | |
| 출력 전류 | 0.4A ~ 4.5A | |
| 구동 방식 | 위치/속도 제어 | |
| 제어 방식 | RS-485, Pulse/Direction, Dual Pulse | |
| 센싱 방식 | 아날로그 위치 센서 | |
| 입력 신호 | IN1 ~ IN5 (범용 입력) 신호 | 포토커플러 절연 입력 |
| CP (펄스) 신호 | ||
| DR (방향) 신호 | ||
| 출력 신호 | OUT1 ~ OUT4 (범용 출력) 신호 | 포토커플러 절연 출력, 최대 전압 : 30VDC, 최대 전류 : 50mA |
| ALM (알람) 신호 | ||
| 아날로그 입력 신호 | 0~5VDC 아날로그 위치 센서 피드백 입력 (AIN) | |

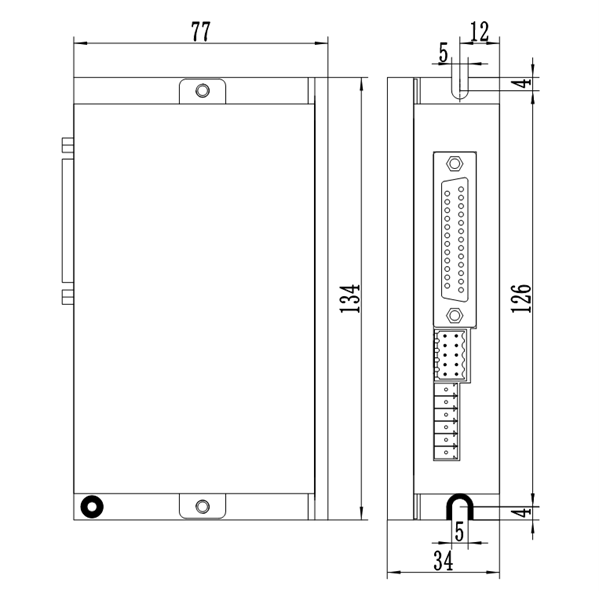

| 크기 (커넥터 제외) | 134 × 77 × 34 mm | |
| 무게 (커넥터 제외) | 325g | |
| 사용 환경 | 사용 장소 | 먼지, 유분, 부식성 가스 없는 장소 |
| 습도 | <85% RH, 응결이 되지 않을 것 | |
| 온도 | 0 ~ 40°C | |
| 방열 | 환기가 잘 되는 곳에 설치 | |
| 파일명 | 형식 | 크기 | 다운로드 |
|---|---|---|---|

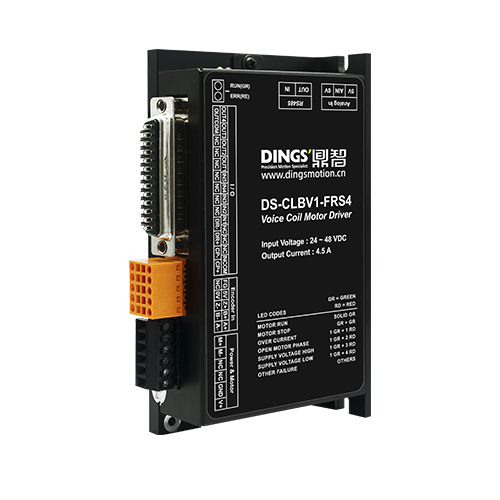

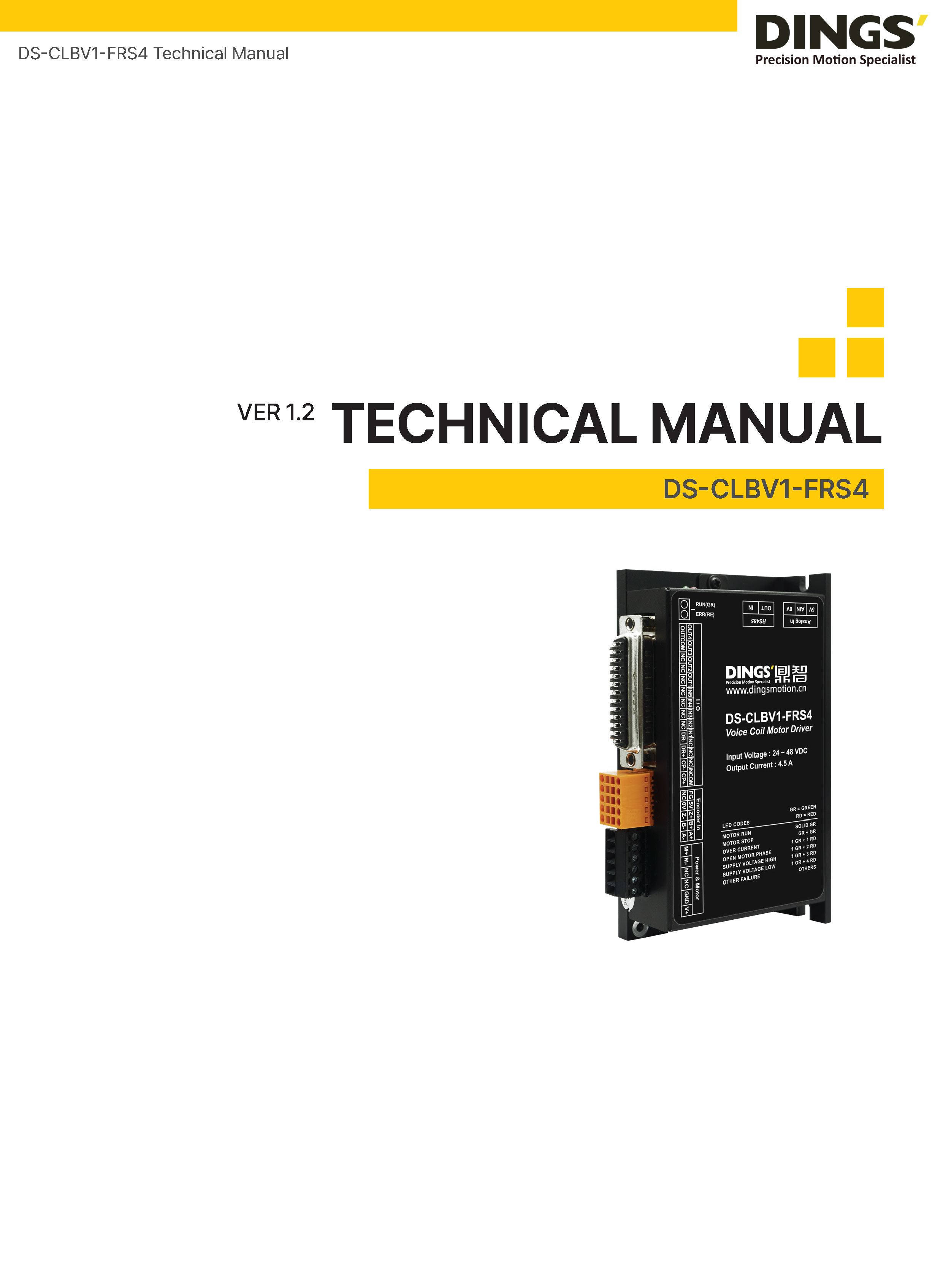

| DS-CLBV1-FRS4 |
1.24 MB | 다운로드 | |

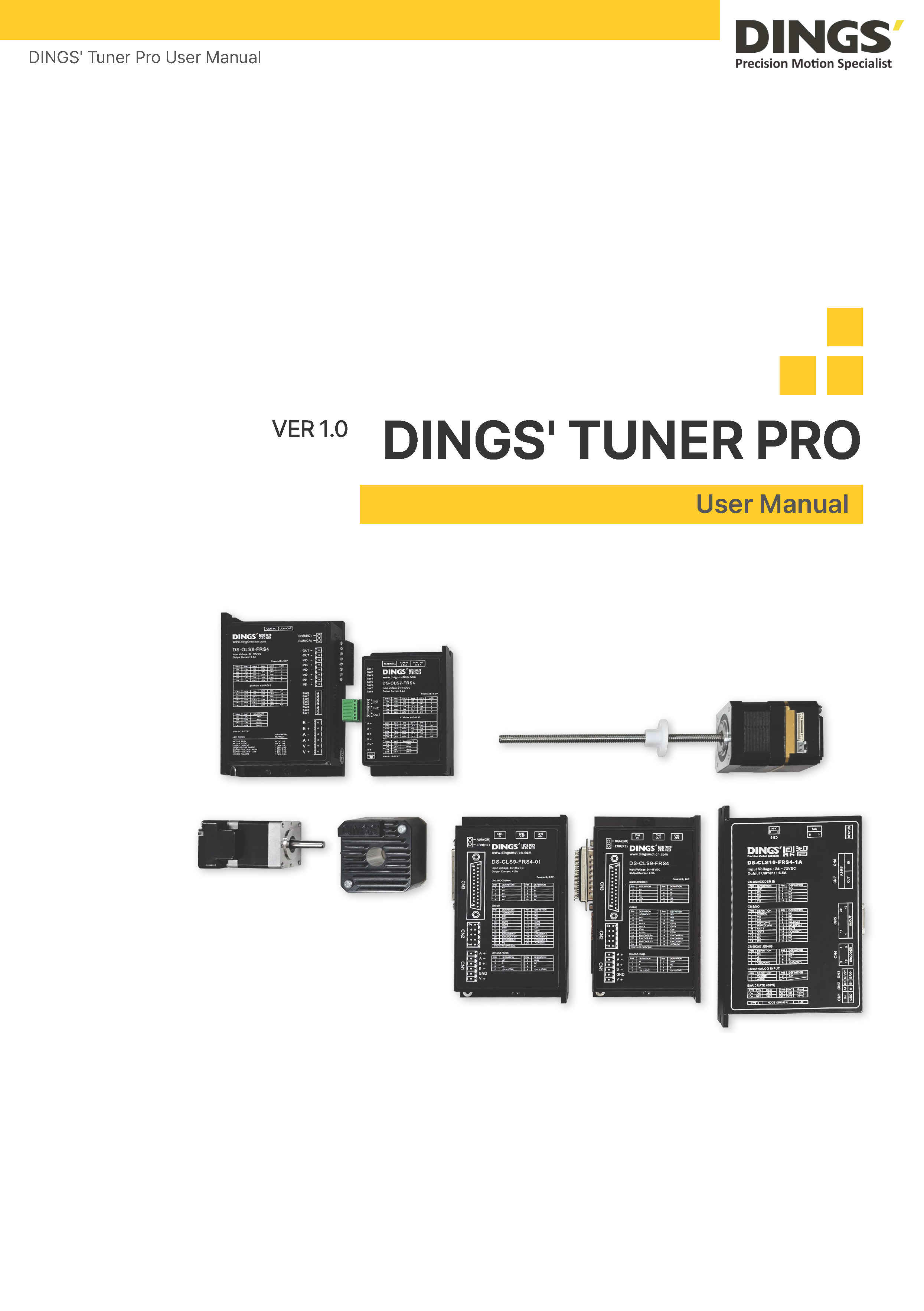

 DINGS' Tuner Pro_User Manual |
1.88 MB | 다운로드 |
| 파일명 | 형식 | 크기 | 다운로드 |
|---|---|---|---|
| DINGS' Tuner Pro v4.1.15 | ZIP | 3.38 MB | 다운로드 |
