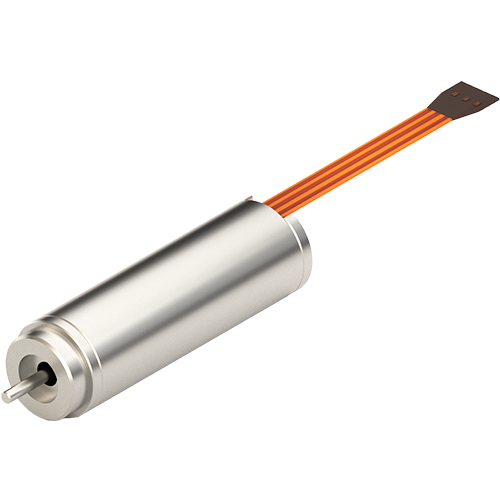

8ZWWC25 시리즈의 정격 출력은 약 3.25W 이며, 최대 토크는 3.49mN.m입니다.
In a mobile environment, you can move left and right to see the contents (tables).
| 모터 형명 | 8ZWWC25 | ||
|---|---|---|---|
| 폴페어 | - | 1 | |
| 선간 저항 | Ω | 6.1 | |
| 선간 인덕턴스 | mH | 0.085 | |
| 권선 연결 | - | Delta connection | |
| 절연 등급 | - | B | |
| Duty 종류 | - | S2 | |
|
절연 강도 (내전압) |
- | 300VAC/1KHz/1mA/1s | |
| 절연 저항 | - | 100MΩ/300VDC | |
| 무게 | g | 7.3 | |
| 정격 전압 | V | 12 | |
| 정격 출력 | W | 3.25 | |
| 정격 토크 | mN·m | 0.8 | |
| 정격 속도 | RPM | 38200 | |
| 정격 전류 | A | 0.45 | |
| 무 부하 속도 | RPM | 48000 | |
| 무 부하 전류 | A | 0.056 | |
| 모터 효율 | % | 60 | |
|
소음 (주변 소음 20db, 측정거리 1m) |
dB | ＜50 | |
|
케이스 주변 열 저항 |
K/W | 51.2 | |
|
모터 열 시간 상수 |
S | 150 | |
| 주위 온도 | ℃ | 22.3 | |
| 최대 권선 온도 | ℃ | 80 | |
| 토크 상수 | mN·m/A | 1.77 | |
|
Back-EMF 상수 - 피크값 |
V/Krpm | 0.26 | |
|
Back-EMF 상수 - 유효값 |
V/Krpm | 0.19 | |
| 최대 (peak) 토크 | mN·m | 3.49 | |
| 최대 (peak) 전류 | A | 2 | |
| 로터 관성 | g·cm² | 0.016 | |
| 기계적 시정 수 | ms | 3.11 | |
| 전 후단 모터 커버 | - | 스테인레스 스틸 | |
| 베어링 | - | 깊은 홈 볼 베어링 | |
| 자석 | - | NdFeB 소결 자석 | |
| 샤프트 | - | 탄소강 | |
In a mobile environment, you can move left and right to see the contents (tables).
| 단 | - | 1단 | 2단 | 3단 |
|---|---|---|---|---|
| 감속비 | X : 1 | 4 | 16 | 64 |
| 최대 백래쉬 | ° | 1.8 | 2.0 | 2.2 |
| 최대 연속 출력 전력 | W | 0.84 | 0.52 | 0.4 |
| 최대 순간 출력 전력 | W | 1.05 | 0.65 | 0.5 |
| 최대 연속 입력 속도 | rpm | 14000 | 14000 | 14000 |
| 최대 순간 입력 속도 | rpm | 20000 | 20000 | 20000 |
| 최대 연속 토크 | N.m | 0.01 | 0.02 | 0.06 |
| 최대 순간 토크 | N.m | 0.015 | 0.03 | 0.09 |
| 최대 효율 | % | 90 | 81 | 72 |
| 무게 | g | 2.6 | 3.2 | 3.8 |
| 감속기 길이 L | mm | 5.5 | 8.1 | 10.7 |
Silent
정밀 기어 가공 기술을 기반으로 안정적인 토크 전달과 저소음을 동시에 구현한 고성능 감속 솔루션입니다. 다양한 DINGS' 모터와의 결합이 가능하며, 로봇·자동화 설비·정밀 장비 등 폭넓은 산업 분야에 적용할 수 있습니다.
다양한 스펙과 감속비 옵션을 아래 DKPS 사이트에서 확인해 보세요.
DKPS에서 자세히 보기 →
