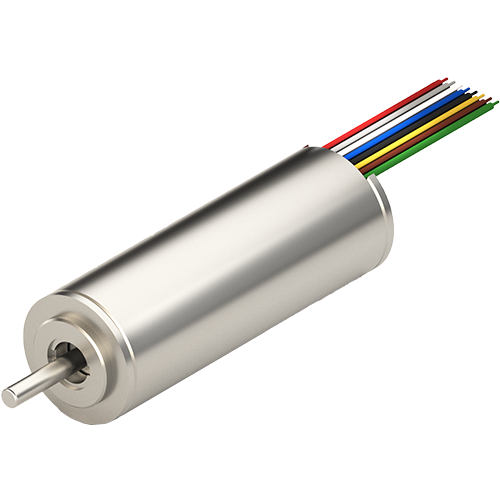

13ZWWC37 시리즈의 정격 출력은 약 11W 이며, 최대 토크는 26.73mN.m입니다.
In a mobile environment, you can move left and right to see the contents (tables).
| 모터 형명 | 13ZWWC37 | ||
|---|---|---|---|
| 폴페어 | - | 1 | |
| 선간 저항 | Ω | 3.65 | |
| 선간 인덕턴스 | mH | 0.113 | |
| 권선 연결 | - | Delta connection | |
| 절연 등급 | - | B | |
| Duty 종류 | - | S2 | |
| 피드백 방식 | - | 홀센서 | |
| 정류 각도 | - | 120° | |
|
절연 강도 (내전압) |
- | 300VAC/1KHz/1mA/1s | |
| 절연 저항 | - | 100MΩ/300VDC | |
| 무게 | g | 28.6 | |
| 정격 전압 | V | 24 | |
| 정격 출력 | W | 11 | |
| 정격 토크 | mN·m | 2.7 | |
| 정격 속도 | RPM | 43500 | |
| 정격 전류 | A | 0.66 | |
| 무 부하 속도 | RPM | 46800 | |
| 무 부하 전류 | A | 0.086 | |
| 모터 효율 | % | 69 | |
|
소음 (주변 소음 20db, 측정거리 1m) |
dB | ＜50 | |
|
케이스 주변 열 저항 |
K/W | 20 | |
|
모터 열 시간 상수 |
S | 315 | |
| 주위 온도 | ℃ | 22.3 | |
| 최대 권선 온도 | ℃ | 80 | |
| 토크 상수 | mN·m/A | 4.06 | |
|
Back-EMF 상수 - 피크값 |
V/Krpm | 0.6 | |
|
Back-EMF 상수 - 유효값 |
V/Krpm | 0.43 | |
| 최대 (peak) 토크 | mN·m | 26.73 | |
| 최대 (peak) 전류 | A | 7 | |
| 로터 관성 | g·cm² | 0.14 | |
| 기계적 시정 수 | ms | 3.09 | |
| 전 후단 모터 커버 | - | 스테인레스 스틸 | |
| 베어링 | - | 깊은 홈 볼 베어링 | |
| 자석 | - | NdFeB 소결 자석 | |
| 샤프트 | - | 탄소강 | |
In a mobile environment, you can move left and right to see the contents (tables).
| 단 | - | 1단 | 2단 | 3단 | 4단 |
|---|---|---|---|---|---|
| 감속비 | X : 1 | 4.3 | 18.4 | 79 | 337 |
| 최대 백래쉬 | ° | 1.2 | 1.5 | 1.8 | 2.1 |
| 최대 연속 출력 전력 | W | 2.0 | 1 | 0.5 | 0.25 |
| 최대 순간 출력 전력 | W | 2.5 | 1.25 | 0.65 | 0.3 |
| 최대 연속 입력 속도 | rpm | 16000 | 16000 | 16000 | 16000 |
| 최대 순간 입력 속도 | rpm | 20000 | 20000 | 20000 | 20000 |
| 최대 연속 토크 | N.m | 0.08 | 0.11 | 0.14 | 0.17 |
| 최대 순간 토크 | N.m | 0.1 | 0.14 | 0.18 | 0.21 |
| 최대 효율 | % | 90 | 80 | 75 | 65 |
| 무게 | g | 9 | 12 | 15 | 18 |
| 감속기 길이 L | mm | 11.3 | 15.1 | 18.9 | 22.7 |
Silent
정밀 기어 가공 기술을 기반으로 안정적인 토크 전달과 저소음을 동시에 구현한 고성능 감속 솔루션입니다. 다양한 DINGS' 모터와의 결합이 가능하며, 로봇·자동화 설비·정밀 장비 등 폭넓은 산업 분야에 적용할 수 있습니다.
다양한 스펙과 감속비 옵션을 아래 DKPS 사이트에서 확인해 보세요.
DKPS에서 자세히 보기 →
