딩스의 Slotless BLDC 모터 30ZWWC65는 모터 내 Teeth 구조에서의 불균일한 자기 저항 발생 그리고 그로 인한 Air Gap 자기 유도 진동을 피할 수 있습니다.
Slotless BLDC 모터는 높은 내구성과 저소음 그리고 고효율을 낼 수 있으며 최대 86%까지의 효율을 발휘할 수 있습니다.
해당 모터는 서보 시스템에서 요구되는 고속 구동 및 고출력 요구 사항을 만족할 수 있는 제품입니다.
30ZWWC65 시리즈의 정격 출력은 약 65W 이며, 최대 토크는 1122.08mN.m입니다.
In a mobile environment, you can move left and right to see the contents (tables).
| 모터 형명 | 30ZWWC65 | |
|---|---|---|
| 폴페어 | - | 2 |
| 선간 저항 | Ω | 0.5 |
| 선간 인덕턴스 | mH | 0.05 |
| 권선 연결 | - | Star shape |
| 절연 등급 | - | B |
| Duty 종류 | - | S1 |
| 피드백 방법 | - | 홀센서 |
| 정류 각도 | - | 120° |
|
절연 강도 (내전압) |
- | 500VAC/1KHz/1mA/1s |
| 절연 저항 | - | 100 MΩ/500VDC |
| 무게 | g | 230 |
| 정격 전압 | V | 24 |
| 정격 출력 | W | 65 |
| 정격 토크 | mN·m | 90 |
| 정격 속도 | RPM | 6900 |
| 정격 전류 | A | 3.85 |
| 무 부하 속도 | RPM | 9200 |
| 무 부하 전류 | A | 0.3 |
| 모터 효율 | % | 86 |
|
소음 (주변소음 20db,측정거리 1m) |
dB | <50 |
| 케이스 - 주변 열 저항 (무부하) | K/W | 0.31 |
| 모터 열 시간 상수 (무부하) | S | 1200 |
| 주변 온도 | ℃ | 23 |
| 최대 권선 온도 | ℃ | 43.2 |
| 토크 상수 | mNm/A | 23.38 |
| Back-EMF 상수 / 피크값 | V/Krpm | 3.46 |
| Back-EMF 상수 / 유효값 | V/Krpm | 2.45 |
| 최대 (peak) 토크 | mN·m | 1122.08 |
| 최대 (peak) 전류 | A | 48 |
| 관성 모멘트 | g·cm² | 28 |
| 기계적 시정 수 | ms | 2.56 |
| 전 후단 모터 커버 | - | 스테인레스 스틸 |
| 베어링 | - | 깊은 홈 볼 베어링 |
| 자석 | - | NdFedB 소결 자석 |
| 샤프트 | - | 탄소강 |

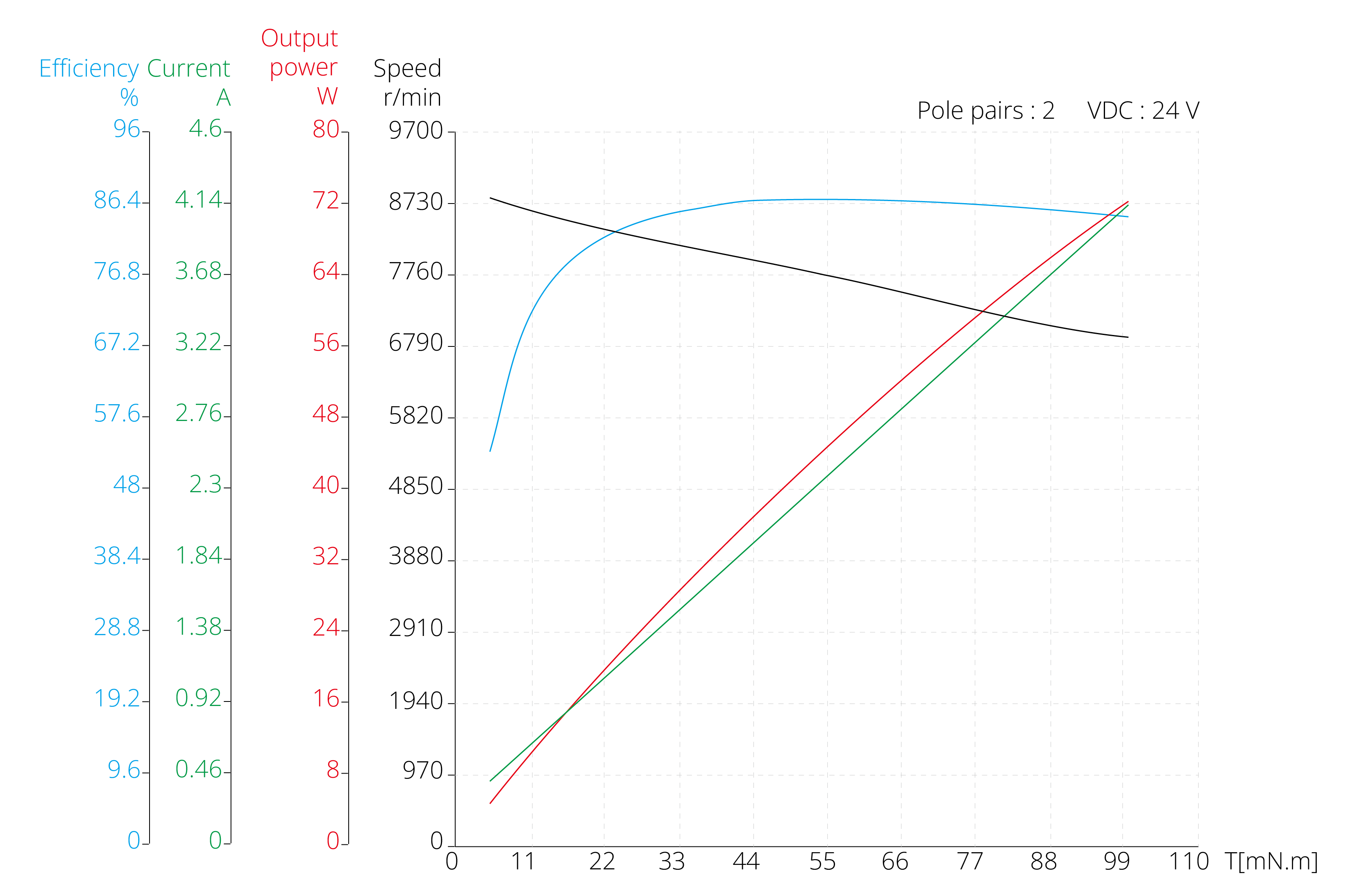

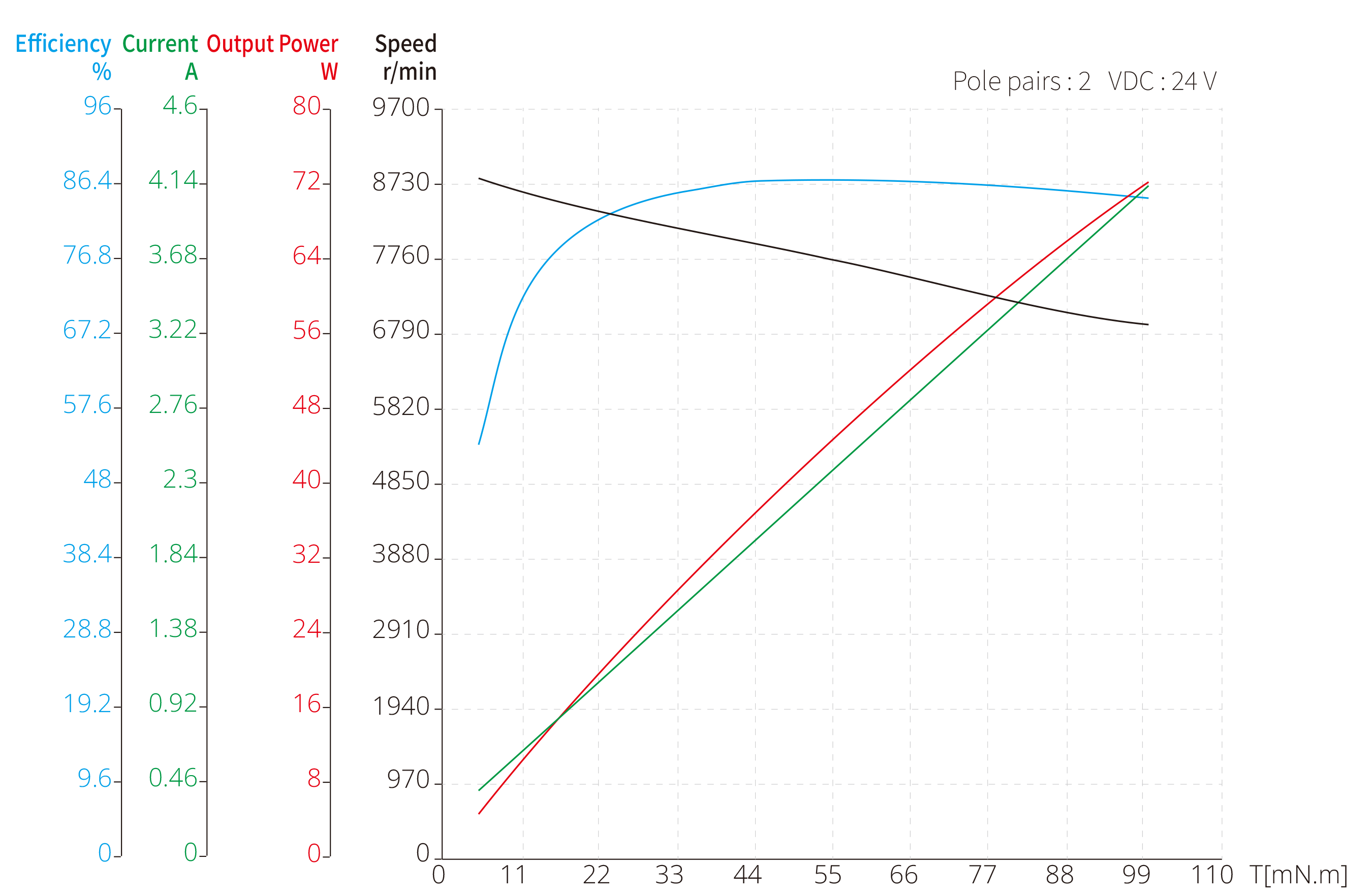

In a mobile environment, you can move left and right to see the contents (tables).
| 시리즈 | - | 1 level | 2 level | 3 level | 4 level | |
|---|---|---|---|---|---|---|
| 총 속도 비율 | X : 1 | 3.947 5.308 | 16 21 26 28 35 | 62 83 103 111 138 150 172 186 231 |
243 326 406 439 546 590 679 734 794 913 987 1135 1227 1526 |
|
| 최대 연속 토크 | N.m | 1.7 | 4 | 5.5 | 7.3 | |
| 최대 연속 출력 전력 | W | 90 | 60 | 30 | 18 | |
| 최대 연속 입력 속도 | rpm | 7000 | 8000 | 8000 | 8000 | |
| 최대 효율 | % | 90 | 80 | 75 | 65 | |
| 최대 back gap | ° | 0.5 | 0.6 | 0.6 | 0.7 | |
| Motor gear hole (ID) | mm | Φ3 Φ4 | Φ3 Φ4 | Φ2 Φ3 Φ4 | Φ2 Φ3 Φ4 | |
| 기어 박스 길이 L | mm | 24.2 | 36.9 | 43.5 | 50.2 | |
| 무게 | g | 103 | 150 | 174 | 198 | |
