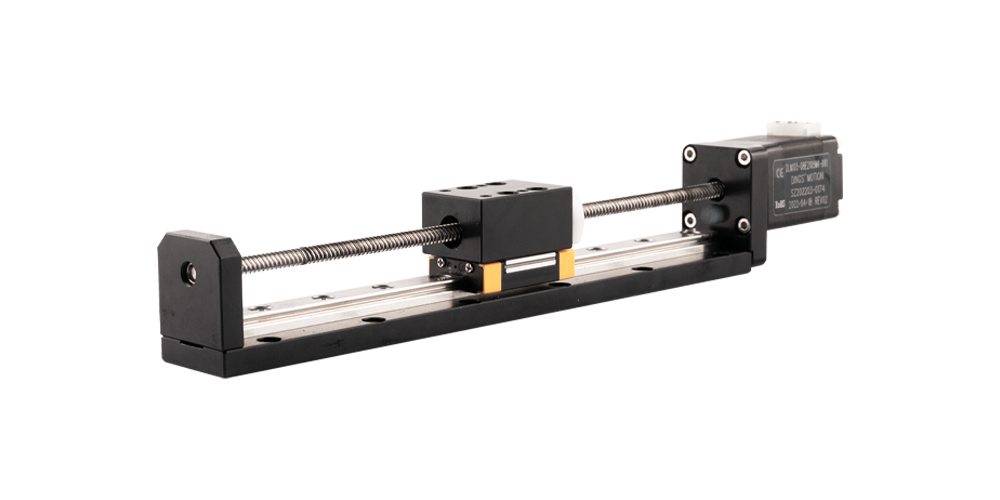

Size 20mmDLM / L·R DLM

딩스의 다양한 플랫폼 제품들을 기초로 높은 정밀도의 리드 스크류 리니어 액츄에이터와 자체 개발한 리니어 모듈 조합을 통해 딩스는 매우 컴팩트하고 신뢰성 있는 리니어 솔루션인 DLM / L·R DLM 20mm 시리즈를 공급합니다.

DLM / L·R DLM 20mm 시리즈는 높은 정밀도와 다양한 스트로크 및 리드 옵션의 다양성을 보유하고 있으며 이를 통해 고객이 원하는 여러 커스터마이제이션 형태의 일체화된 제품 솔루션을 공급할 수 있습니다.

In a mobile environment, you can move left and right to see the contents (tables).

모터	전압[V]	전류[A [RMS]]	저항[Ω]	인덕턴스[mH]	모터 길이[mm]	리드 와이어 수.
8E2105	2.5	0.5	5.1	1.5	27.2	4
8E2205	4.4	0.5	8.8	2.7	38.1	4

In a mobile environment, you can move left and right to see the contents (tables).

스크류 직경 [인치]	스크류 직경 [mm]	리드 [인치]	리드 [mm]	리드 코드	스텝 별 이송 거리 @1.8° [mm]
0.138	3.5	0.0118	0.3	AF	0.0015
0.138	3.5	0.024	0.6096	AA	0.003048
0.128	3.24	0.0394	1	AB	0.005
0.138	3.5	0.048	1.2192	B	0.006096
0.138	3.5	0.0787	2	G*	0.01
0.138	3.5	0.096	2.4384	J	0.012192
0.138	3.5	0.1575	4	M	0.02
0.138	3.5	0.315	8	T	0.04

* 리드 코드 G는 LR-DLM 20mm에서만 사용할 수 있습니다.

모델	C_100B(dyn)(N)	Co(stat)(N)	Mro(Nm)	Mpo(Nm)	Myo(Nm)
DLM / L·R DLM 20	445	720	2.6	1.65	1.65

In a mobile environment, you can move left and right to see the contents (tables).

* 표시된 중량 값은 참고용이며, 실제 제품 구성에 따라 변동될 수 있습니다.

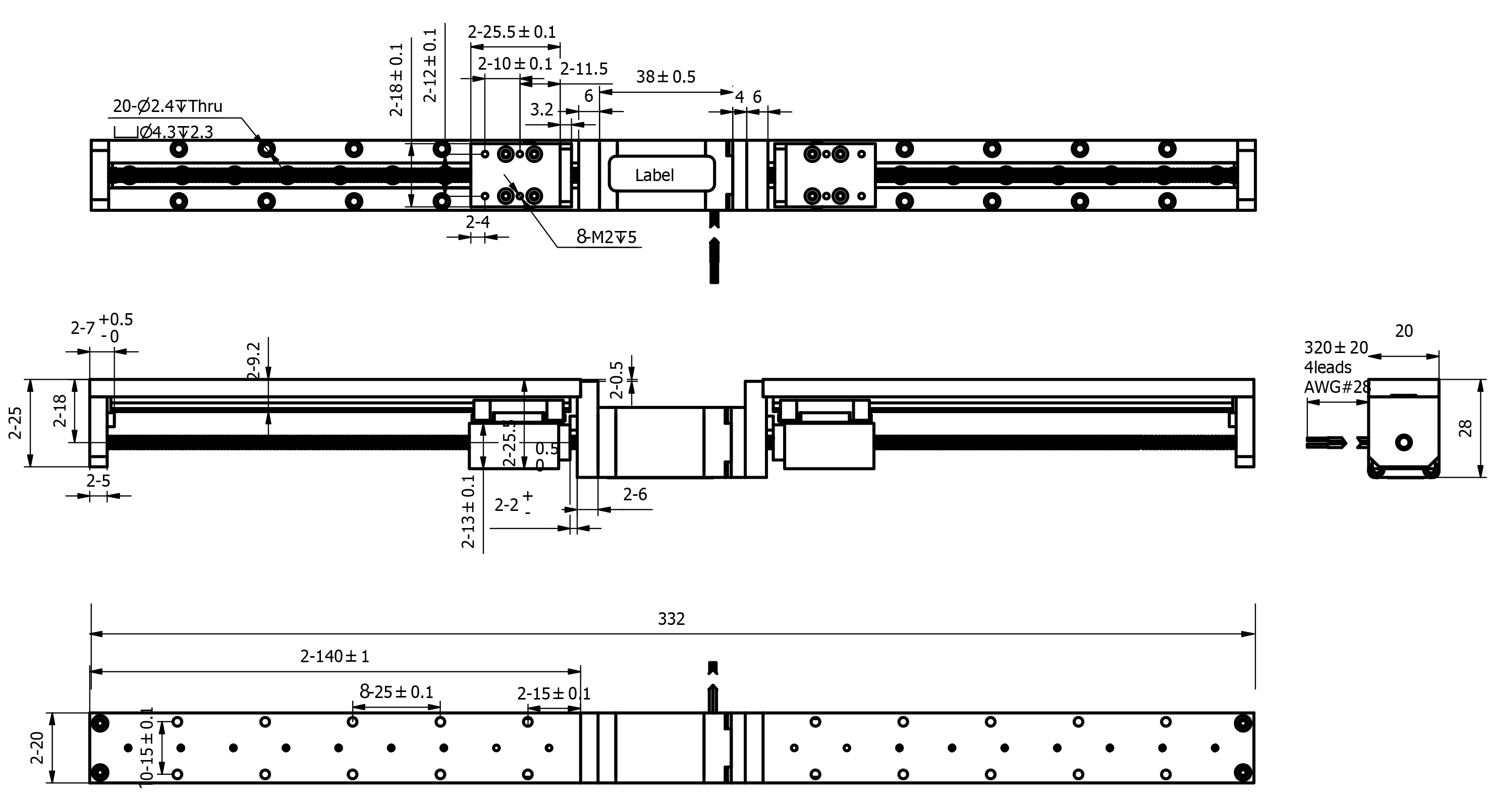

In a mobile environment, you can move left and right to see the contents (tables).

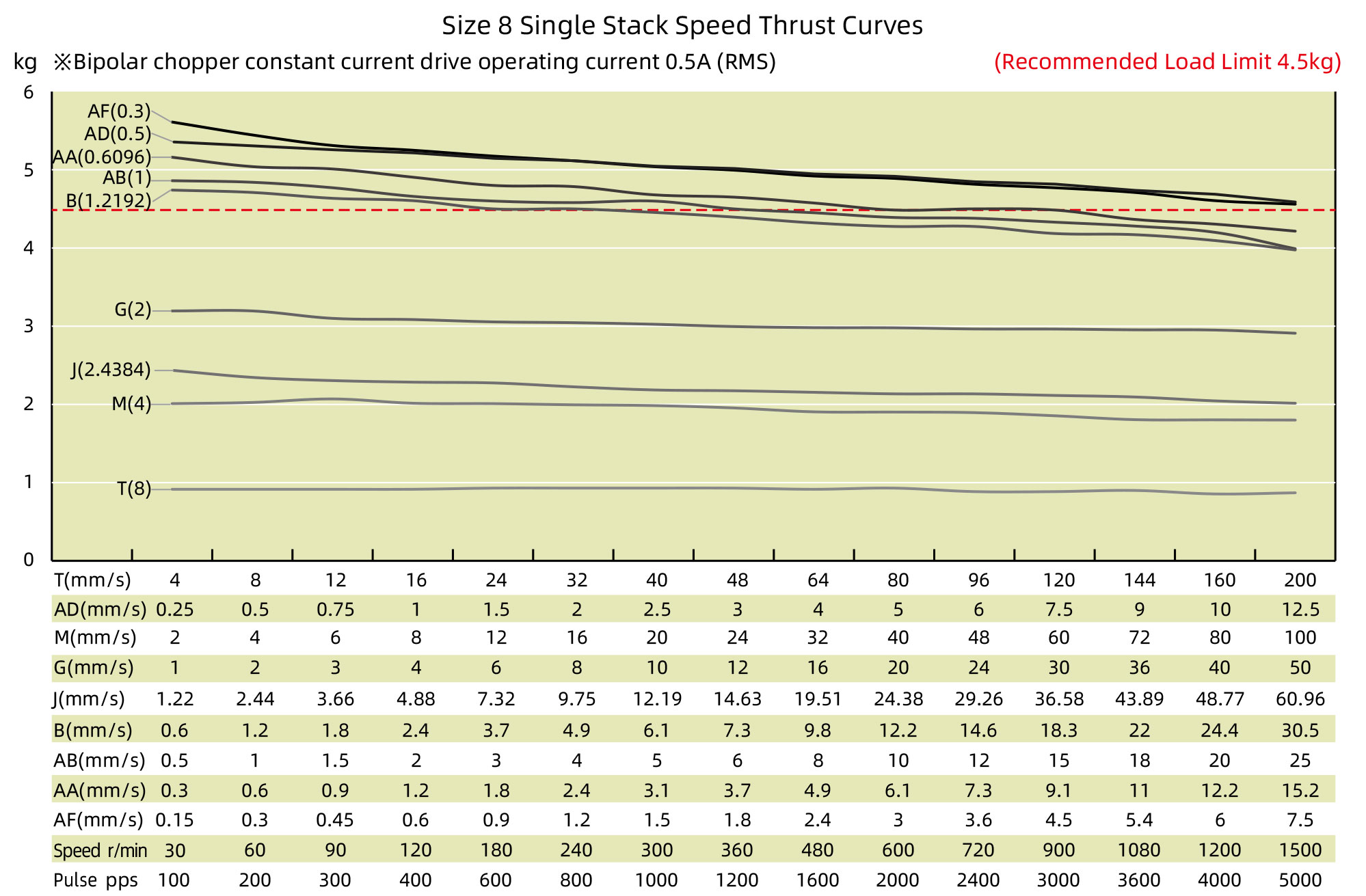

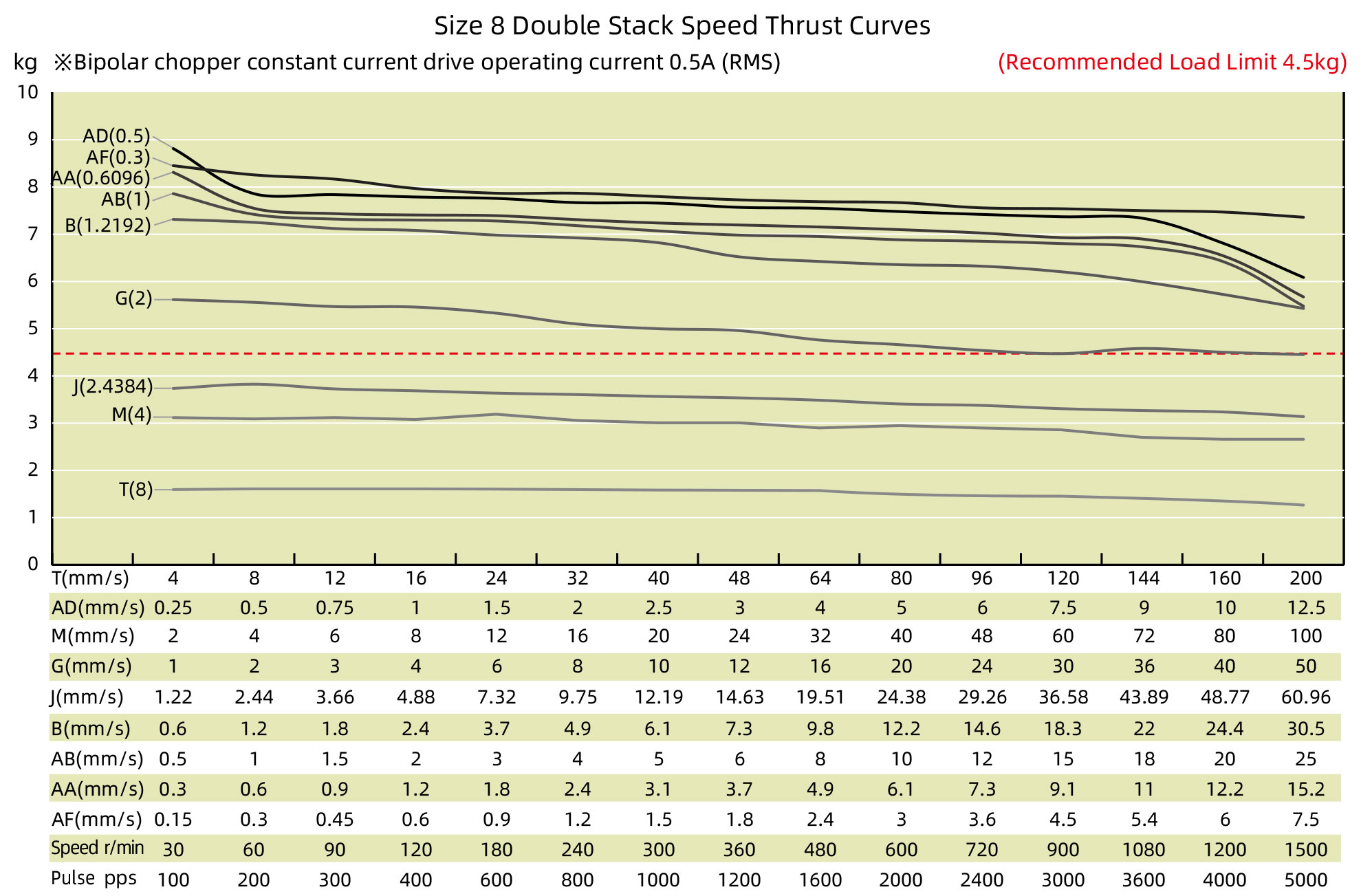

테스트 조건
테스트 전압: 24Vdc, 드라이브 모델: DS-OLS2-FPD 바이폴라, 정격 전류(rms)에서 chopper 드라이브.
모터의 추력은 전압의 변동 및 드라이브에 따라 변경 됩니다. 50%의 추력 안전 마진율 고려를 권장드립니다.
