Size 28mmDLM / L·R DLM

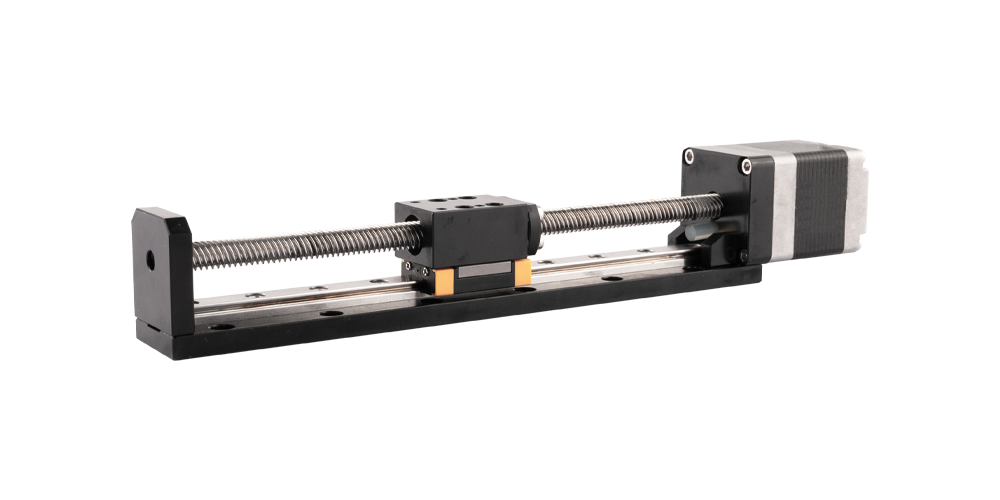

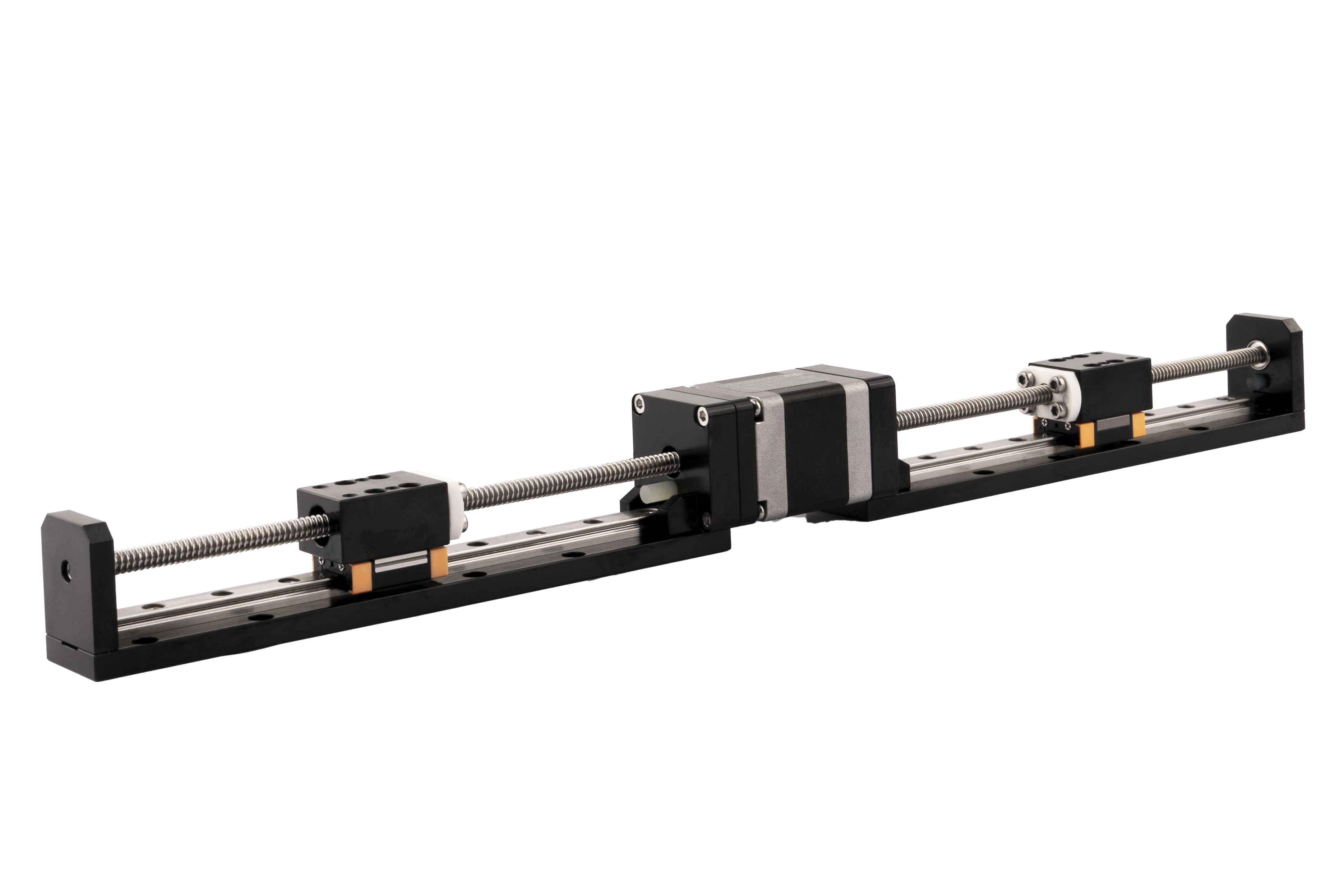

딩스의 다양한 플랫폼 제품들을 기초로 높은 정밀도의 리드 스크류 리니어 액츄에이터와 자체 개발한 리니어 모듈 조합을 통해 딩스는 매우 컴팩트하고 신뢰성 있는 리니어 솔루션인 DLM / L·R DLM 28mm 시리즈를 공급합니다.

DLM / L·R DLM 28mm 시리즈는 높은 정밀도와 다양한 스트로크 및 리드 옵션의 다양성을 보유하고 있으며 이를 통해 고객이 원하는 여러 커스터마이제이션 형태의 일체화된 제품 솔루션을 공급할 수 있습니다.

DLM 28mm images

모터 특성

In a mobile environment, you can move left and right to see the contents (tables).

모터전압[V]전류[A [RMS]]저항[Ω]인덕턴스[mH]모터 길이[mm]리드와이어 수.
11E21054.550.59.1633.354
11E21102.112.11.533.354
11E22093.90.954.14454
11E22162.41.61.51.3454

사용 가능 리드 스크류 및 스텝별 이송거리

In a mobile environment, you can move left and right to see the contents (tables).

스크류 직경 [인치]스크류 직경 [mm]리드 [인치]리드 [mm]리드 코드스텝 별 이송 거리 @1.8° [mm]
0.1884.770.01250.3175AL0.0016
0.1884.770.0250.635A0.003175
0.1884.770.051.27D*0.00635
0.1884.770.12.54K0.0127
0.1884.770.25.08R0.0254
0.1884.770.410.16X0.0508
    * 리드 코드 D는 LR-DLM 28mm에서만 사용할 수 있습니다.

기구 성능

모델 C100B(dyn)(N) Co(stat)(N) Mro(Nm) Mpo(Nm) Myo(Nm)
DLM / L·R DLM 28 445 720 2.6 1.65 1.65

스트로크 선정 옵션

In a mobile environment, you can move left and right to see the contents (tables).

사이즈 A
(mm)
스트로크 B
(mm)
72 20
92 40
112 60
132 80
152 100
202 150
252 200
302 250
352 300

In a mobile environment, you can move left and right to see the contents (tables).

스트로크
(mm)
총 길이
(듀얼 모터-mm)
20 183.5
40 223.5
60 263.5
80 303.5
100 343.5
150 443.5
200 543.5

별도의 스트로크 고객 맞춤형 옵션에 대해서는 저희 딩스 혹은 해당 대리점으로 문의 주시기 바랍니다.

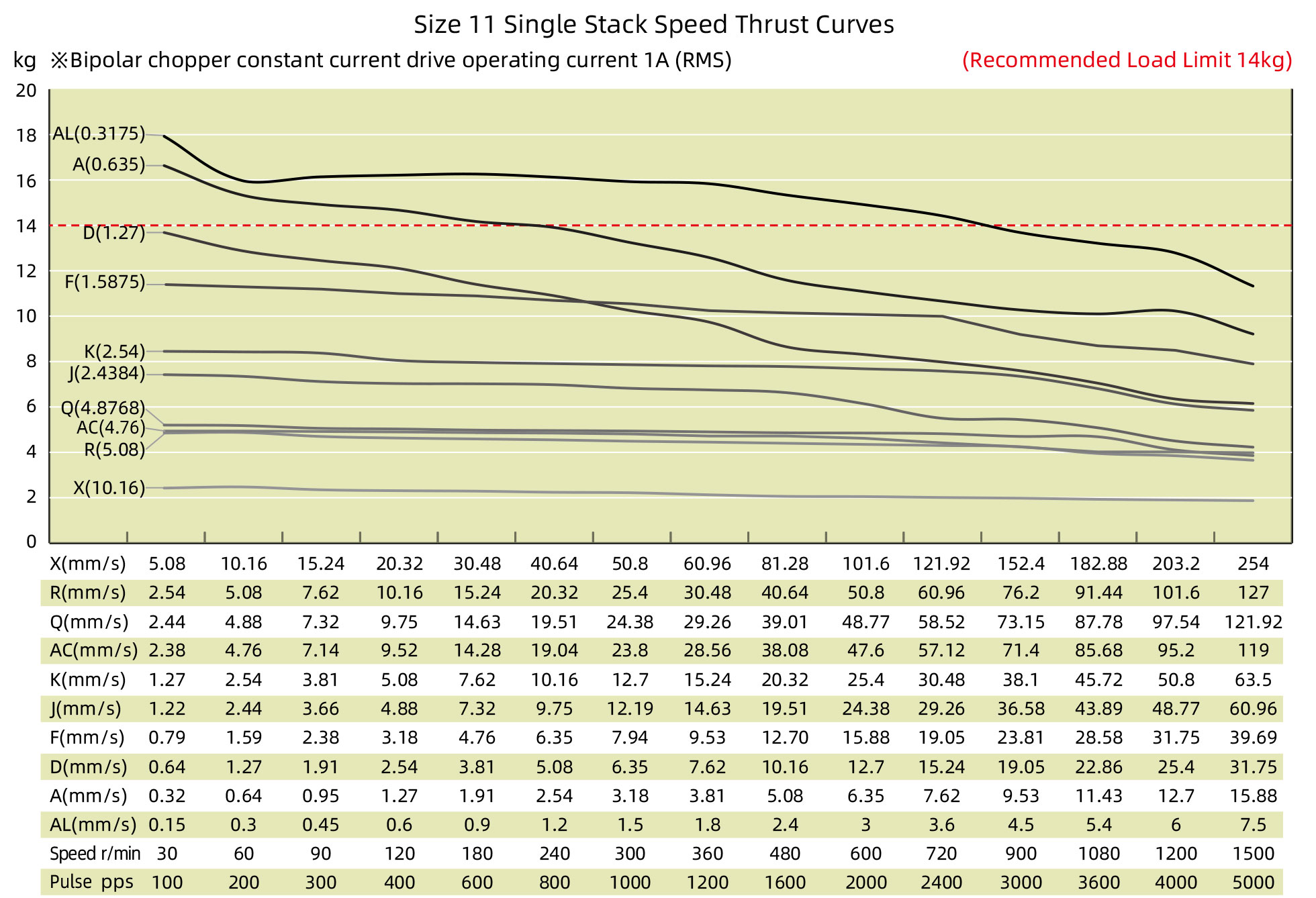

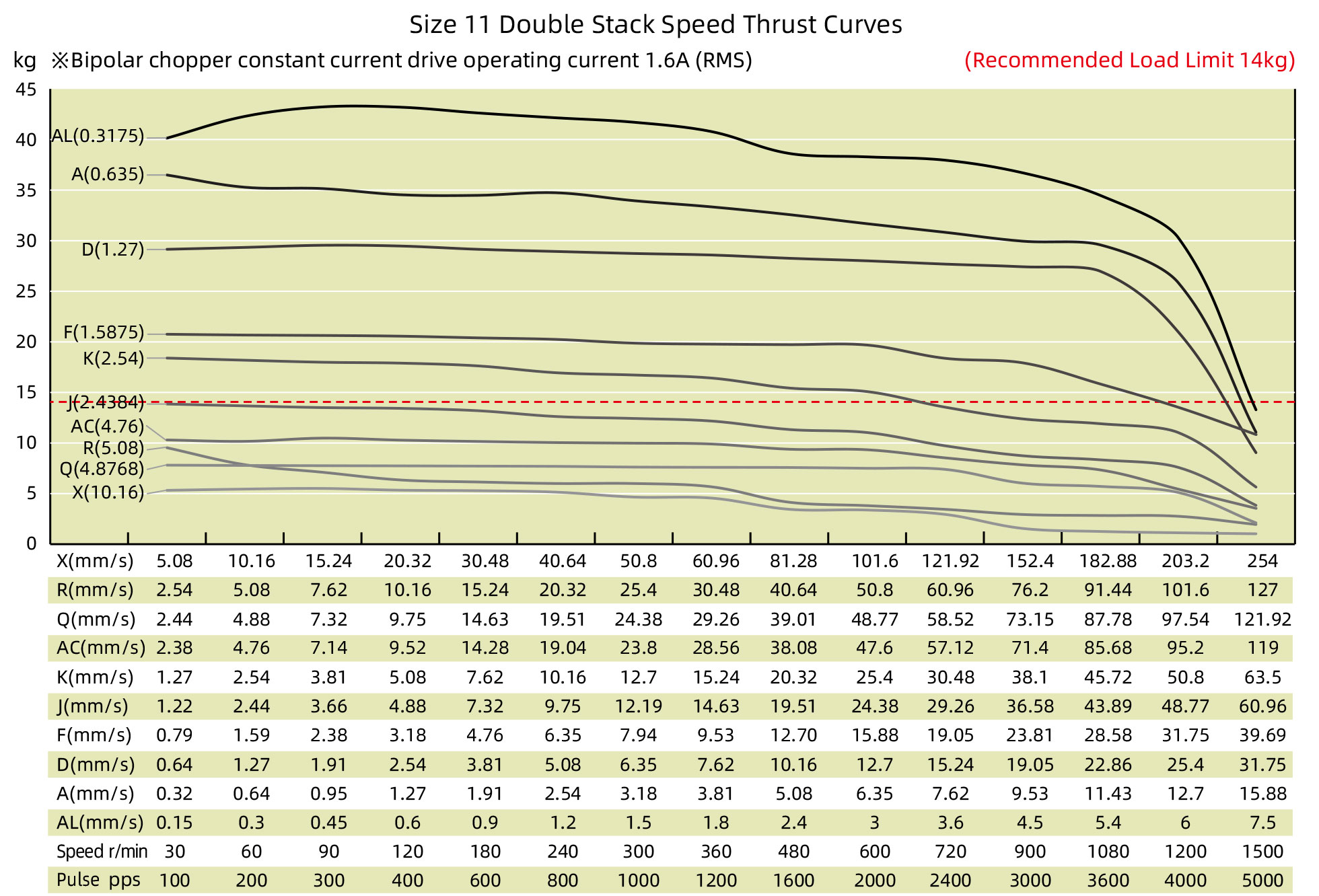

속도 추력 곡선
