| ① 모터 사이즈 |
|
||||||
|---|---|---|---|---|---|---|---|
| ② 제품명 |
ZYT=Slotted Brushed DC 모터 (페라이트) ZY=Slotted Brushed DC 모터 (알루미늄니켈코발트) ZYN=Slotted Brushed DC 모터 (희토류) LY=영구 자석 DC 토크 모터 ZYC=Slotless Brush DC 모터 |
||||||
| ③ 모터 형상 | C = 원형 타입 S = 사각형 타입 |
||||||
| ④ 모터 길이 | 단위 : mm 길이에 소수점이 포함되는 경우 "_"를 대신 사용 |
||||||
| ⑤ 모터 케이스 |
L = 알루미늄 T = 스테인레스 스틸 / 철 X = Inorganic Shell |
||||||
| ⑥ 브러시 타입 |
C = 흑연 브러시 P = 금속 흑연 브러시 |
||||||
| ⑦ 옵션 |
EKX = 엔코더 (X = 엔코더 분해능) B = 브레이크 GX= 유성 감속기 (X = 기어비) Note: 단일 옵션이 아닌 경우, "BEG"와 같이 알파벳 순서로 사용하십시오. |
||||||
| ⑧ 구조 |
E = External 타입 N = Non-Captive 타입 C = Electric Cylinder (Captive) 타입 K = Kaptive 타입 |
||||||
| ⑨ 리드 스크류 코드 | 리드 스크류 코드 선정표 참고 | ||||||
| ⑩ 스크류 길이 / 스트로크 |
Kaptive = 스트로크 거리 Non-captive = 스크류의 총 길이 External = 모터 취부면으로부터의 스크류 총 길이 |
||||||
| ⑪ 스크류 표면 처리 |
T = 테프론 코팅 S = 표준 (테프론 코팅 없음) |
||||||
| ⑫ 스크류 끝단 가공 |
M = 메트릭 U = UNC S = Smooth C = 커스터마이제이션 N = 없음 |
||||||
| ⑬ 너트 형태 |
S = 표준 너트 A = 백래쉬 방지 너트 C = 커스터마이제이션 |
||||||
| ⑭ 고객 일련 번호 | |||||||

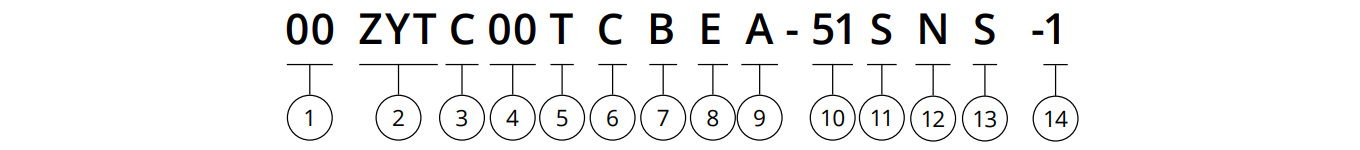

| 예시 |
|
