42ZYTC85-1 Brush DC 모터는 DC 정격 전압이 24V이며 최대 3,150RPM에서 구동하며, 57mN.m의 정격 토크를 출력합니다.
기어박스와 함께 다양한 리니어 액츄에이터로 커스터마이징 할 수 있습니다.
In a mobile environment, you can move left and right to see the contents (tables).
| 모터 형명 | - | 42ZYTC85-1 | |
|---|---|---|---|
| 정격 전압 | V | 24 | |
| 정격 토크 | mN·m | 57 | |
| 정격 속도 | RPM | 3150 | |
| 정격 전류 | A | 1.45 | |
| 무 부하 속도 | RPM | 4000 | |
| 무 부하 전류 | A | 0.3 | |
| 정격 출력 | W | 19 | |
| 정지 토크 | mN·m | 256 | |
| 정지 전류 | A | 5.5 | |
| 토크 상수 | mNm/A | 64.5 | |
| 역기전력 상수 | V/Krpm | 6.7 | |
| 단자 저항 | Ω | 4.65 | |
| 인덕턴스 | mH | 3 | |
| 회전자 관성 | g·cm² | 110 | |
| 시작 토크 | mN·m | 20 | |
| 소음 (환경 소음 20db, 테스트 거리 1m) | dB | <50 | |
| 수명 | H | >2500 | |
| 절연 저항 | - | 100M Ω/250V | |
| 작동 방식 | - | S1 | |
| 모터 무게 | kg | 0.43 | |
In a mobile environment, you can move left and right to see the contents (tables).

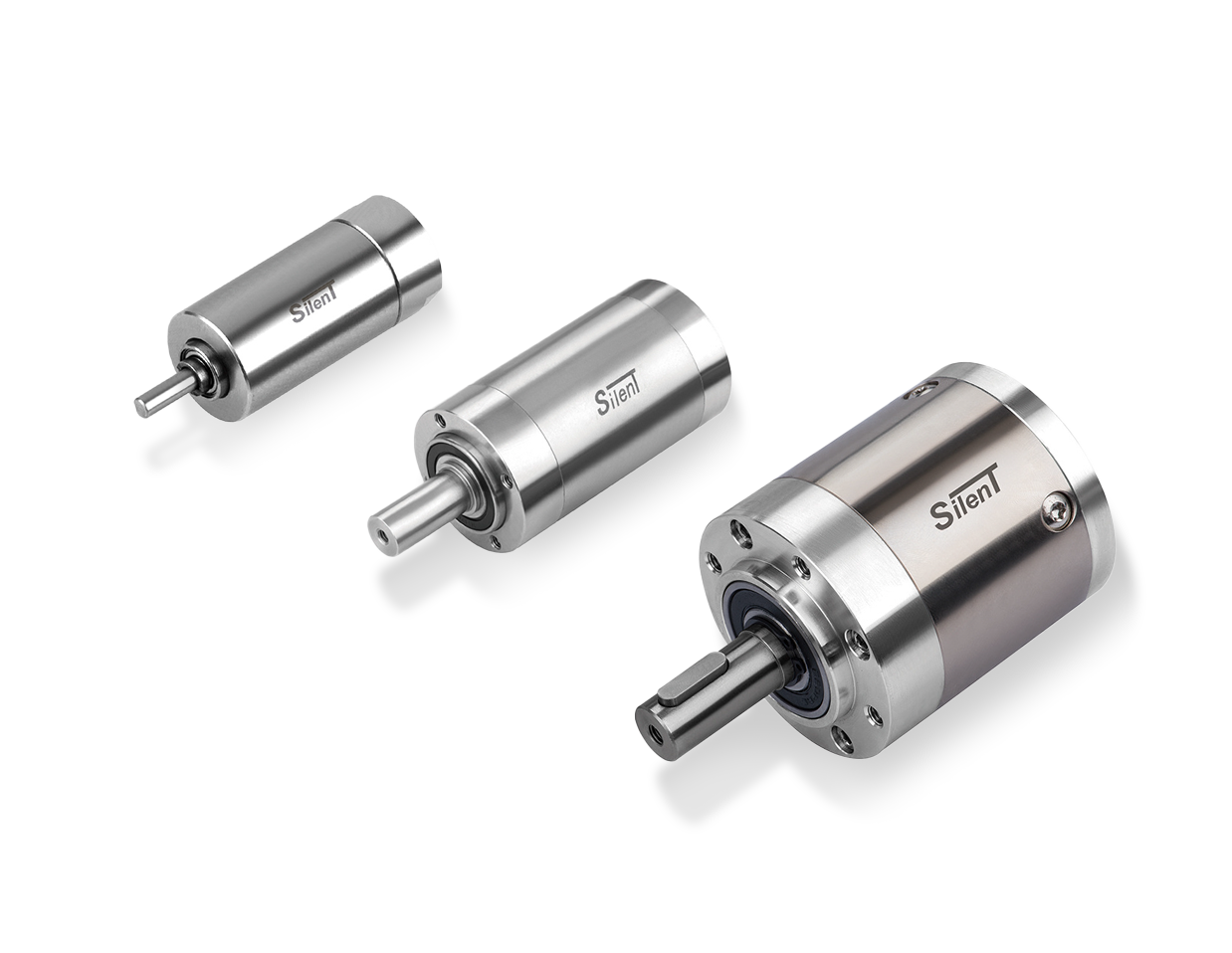

| 단 | - | 1단 | 2단 | 3단 | 4단 | |
|---|---|---|---|---|---|---|
| 감속비 | X : 1 | 3.9, 5.3 | 16, 21, 26, 28, 35 | 62, 83, 103, 111, 138, 150, 172, 186, 231 | 243, 326, 406, 439, 546, 590, 679, 734, 794, 913, 987, 1135, 1227, 1526 | |
| 최대 연속 토크 | N.m | 3.0 | 7.5 | 15 | 15 | |
| 최대 연속 출력 전력 | W | 580 | 240 | 100 | 20 | |
| 최대 연속 전달 속도 | rpm | 6000 | 6000 | 6000 | 6000 | |
| 최대 축 방향 부하(동적) | N | 200 | 200 | 200 | 200 | |
|
최대 축 방향 부하 (프렌지로 부터 5mm) |
N | 350 | 525 | 750 | 750 | |
| 최대 효율 | % | 90 | 81 | 72 | 64 | |
| 최대 백래쉬 | ° | 0.3 | 0.4 | 0.5 | 0.6 | |
| 감속기 길이 | mm | 36.1 | 54.9 | 63.6 | 72.4 | |
| 무게 | g | 252 | 405 | 476 | 544 | |
