예시
| CBG | 06 | 01 | D | X | - | 60 | R | 90 | C3 | Z | - | 001 |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑪ |
① Series
CBG = 원통형 싱글 너트 (연삭)
CBR = 원통형 싱글 너트 (전조)
② 스크류 직경 (mm)
06 = 6mm
③ 리드 (mm)
01 = 표준 볼 리드, 1mm
01K = 비표준 볼 리드, 1mm
④ 볼 리턴 방식
D = 디플렉터 방식
S = 엔드 디플렉터 방식
T = 리턴 튜브 방식
C = 엔드캡 방식
⑤ 커스텀 옵션 (비표준)
⑥ 나사부 길이 (mm)
소수점은 "_"로 표기
⑦ 나사 방향
R = 우나사
L = 좌나사
LR = 좌·우나사
⑧ 전체 스크류 길이 (mm)
소수점은 "_"로 표기
⑨ 정밀도 등급
C3 = JIS 표준 C3
C5 = JIS 표준 C5
C7 = JIS 표준 C7
C10 = JIS 표준 C10
⑩ 축 방향 유격
Z = 프리로드
T = ≤ 0.005 mm
S = ≤ 0.02 mm
N = ≤ 0.05 mm
⑪ 커스텀 일련 번호
In a mobile environment, you can move left and right to see the contents (tables).

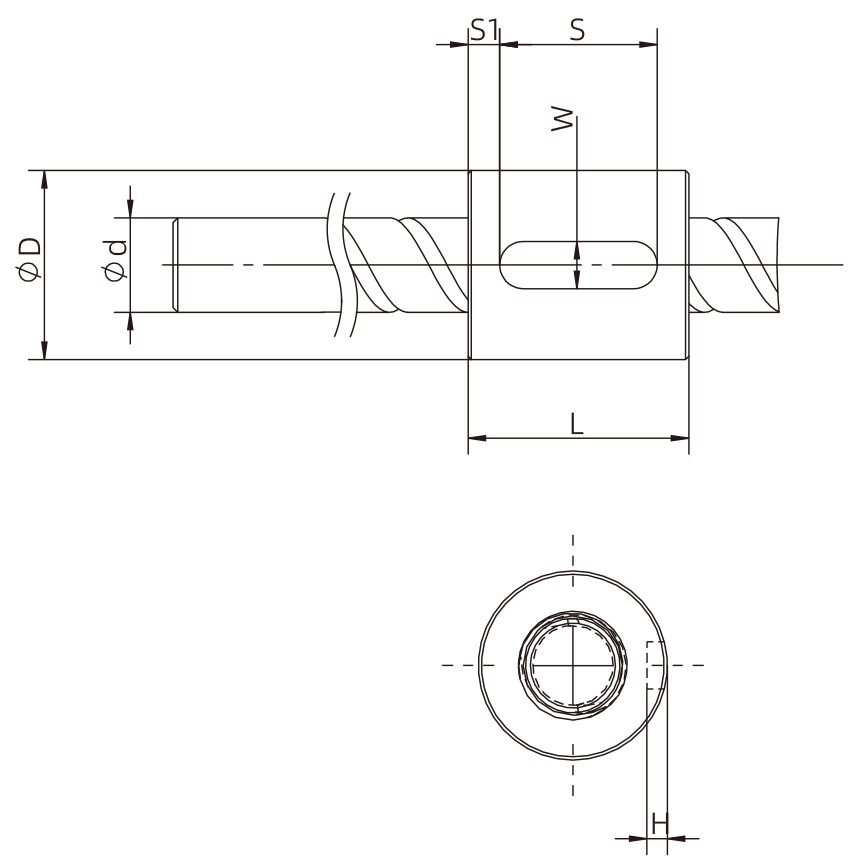

| 스크류 직경 D (mm / inch) |
리드 (mm / inch) |
너트 외경 D (mm / inch) |
너트 전체 길이 L (mm / inch) |
키홈 위치 치수 S1 (mm / inch) |
키홈 길이 S (mm / inch) |
키홈 폭 W (mm / inch) |
키홈 깊이 H (mm / inch) |
기본 동정격 하중 Ca (N) |
기본 정정격 하중 Coa (N) |
|---|---|---|---|---|---|---|---|---|---|
| 4 (0.157) | 1 (0.039) | 9 (0.354) | 10 (0.394) | - | - | - | - | 560 | 790 |
| 6 (0.236) | 1 (0.039) | 13 (0.512) | 14 (0.551) | 2 (0.079) | 10 (0.394) | 3 (0.118) | 1.8 (0.071) | 680 | 1200 |
