예시
| FBG | 06 | 01 | D | X | - | 60 | R | 90 | C3 | Z | - | 001 |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑪ |
① Series
FBG = 플랜지형 싱글 너트 (연삭)
FBR = 플랜지형 싱글 너트 (전조)
② 스크류 직경 (mm)
06 = 6mm
③ 리드 (mm)
01 = 표준 볼 리드, 1mm
01K = 비표준 볼 리드, 1mm
④ 볼 리턴 방식
D = 디플렉터 방식
S = 엔드 디플렉터 방식
T = 리턴 튜브 방식
C = 엔드캡 방식
⑤ 커스텀 옵션 (비표준)
⑥ 나사부 길이 (mm)
소수점은 "_"로 표기
⑦ 나사 방향
R = 우나사
L = 좌나사
LR = 좌·우나사
⑧ 전체 스크류 길이 (mm)
소수점은 "_"로 표기
⑨ 정밀도 등급
C3 = JIS 표준 C3
C5 = JIS 표준 C5
C7 = JIS 표준 C7
C10 = JIS 표준 C10
⑩ 축 방향 유격
Z = 프리로드
T = ≤ 0.005 mm
S = ≤ 0.02 mm
N = ≤ 0.05 mm
⑪ 커스텀 일련 번호
In a mobile environment, you can move left and right to see the contents (tables).

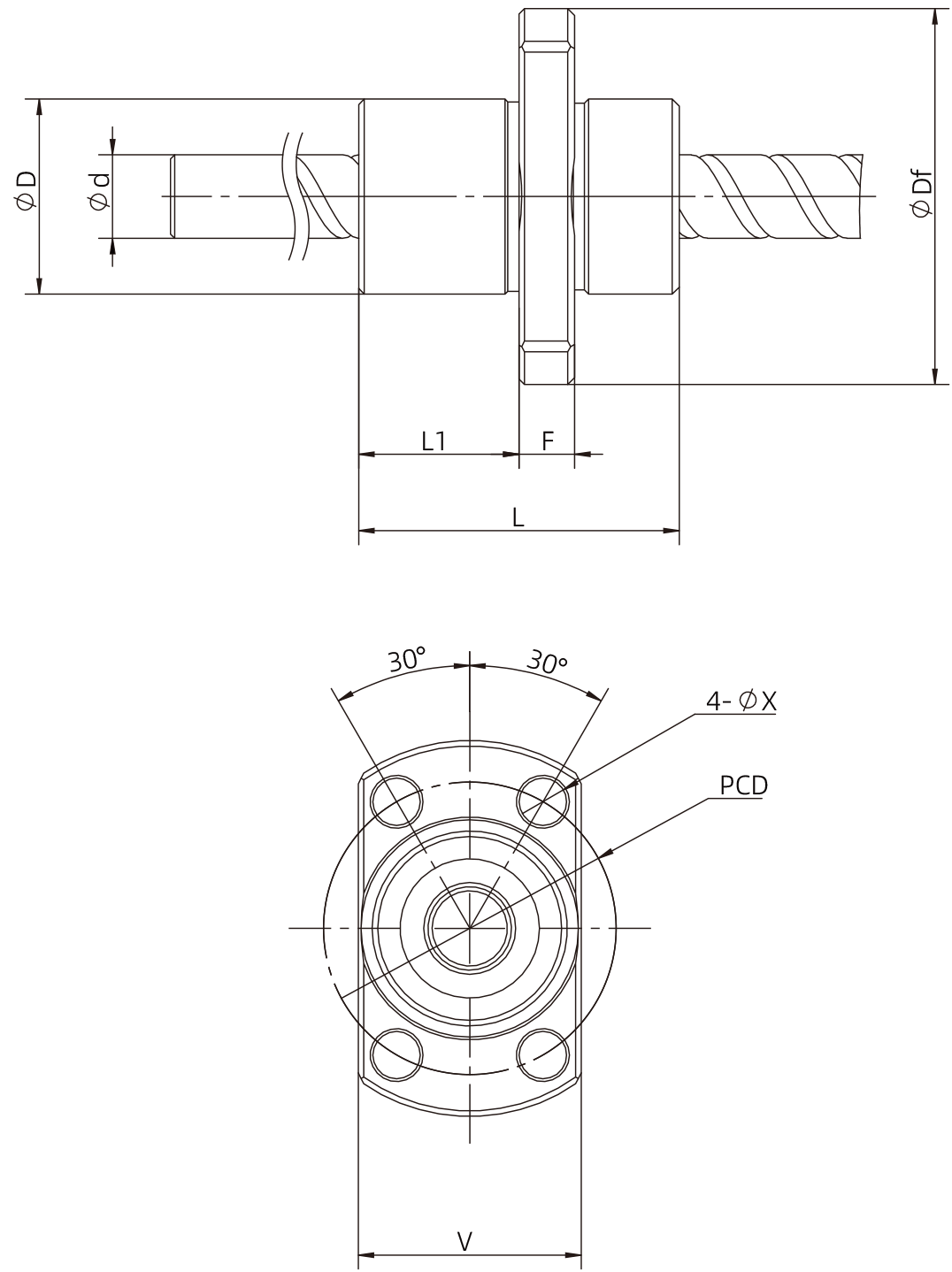

| 너트 타입 |
스크류 직경 D (mm / inch) |
리드 (mm / inch) |
너트 외경 D (mm / inch) |
너트 전체 길이 L (mm / inch) |
장착 길이 L1 (mm / inch) |
플랜지 외경 Df (mm / inch) |
플랜지 두께 F (mm / inch) |
장착 홀 직경 X (mm / inch) |
볼트 원 직경 PCD (mm / inch) |
너트 평면 폭 V (mm / inch) |
기본 동정격 하중 Ca (N) |
기본 정정격 하중 Coa (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 6 (0.24) | 6 (0.24) | 14 (0.551) | 17.2 (0.677) | 8 (0.315) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 870 | 1450 |
| 1 | 6 (0.24) | 10 (0.39) | 14 (0.551) | 23 (0.906) | 11.5 (0.453) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 950 | 1600 |
| 1 | 8 (0.31) | 8 (0.31) | 18 (0.709) | 21.5 (0.846) | 11.5 (0.453) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3800 |
| 1 | 8 (0.31) | 10 (0.39) | 18 (0.709) | 24 (0.945) | 13 (0.512) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3900 |
| 1 | 8 (0.31) | 12 (0.47) | 18 (0.709) | 28 (1.102) | 18 (0.709) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 4000 |
| 1 | 12 (0.472) | 5 (0.197) | 24 (0.945) | 30 (1.181) | 15 (0.591) | 40 (1.575) | 10 (0.39) | 4.5 (0.177) | 32 (1.260) | 30 (1.181) | 4100 | 7400 |
