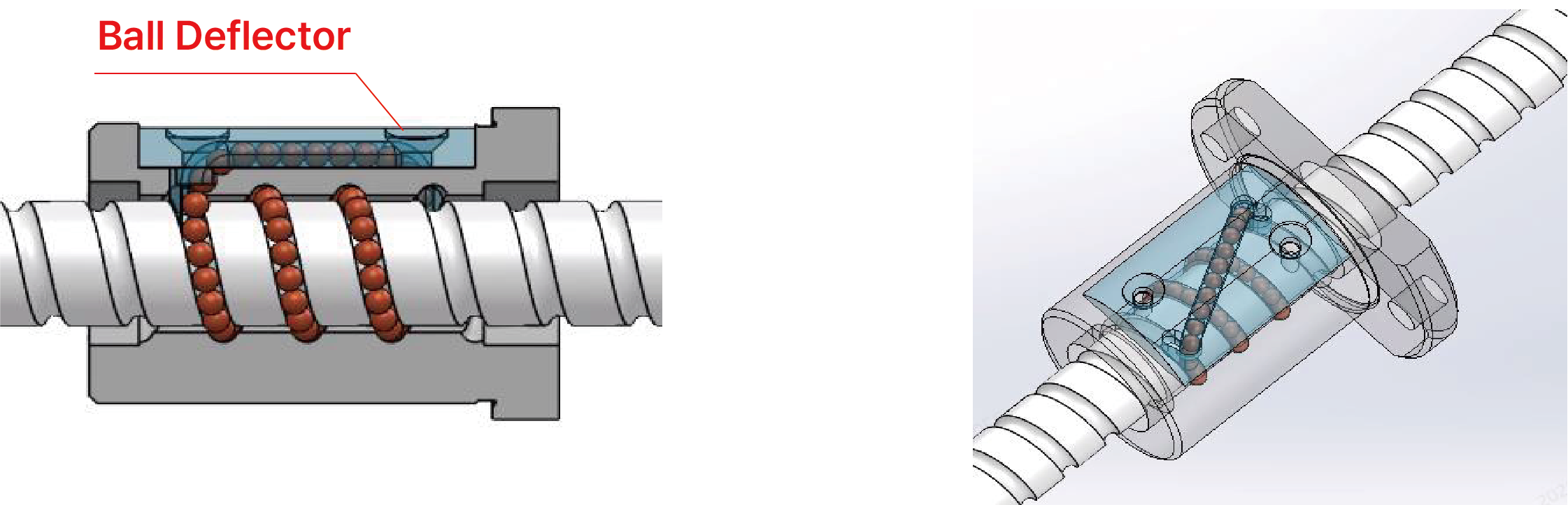

디플렉터 타입은 너트 내부에 설치된 디플렉터 또는 일체형 가이드 구조를 통해 볼의 이동 방향을 전환하여 순환시키는 구조입니다. 리턴 튜브 방식과 비교할 때 너트 외경을 더 작게 설계할 수 있으며, 단일 회로 설계를 적용하여 높은 하중 지지력과 부드러운 동작을 제공합니다.

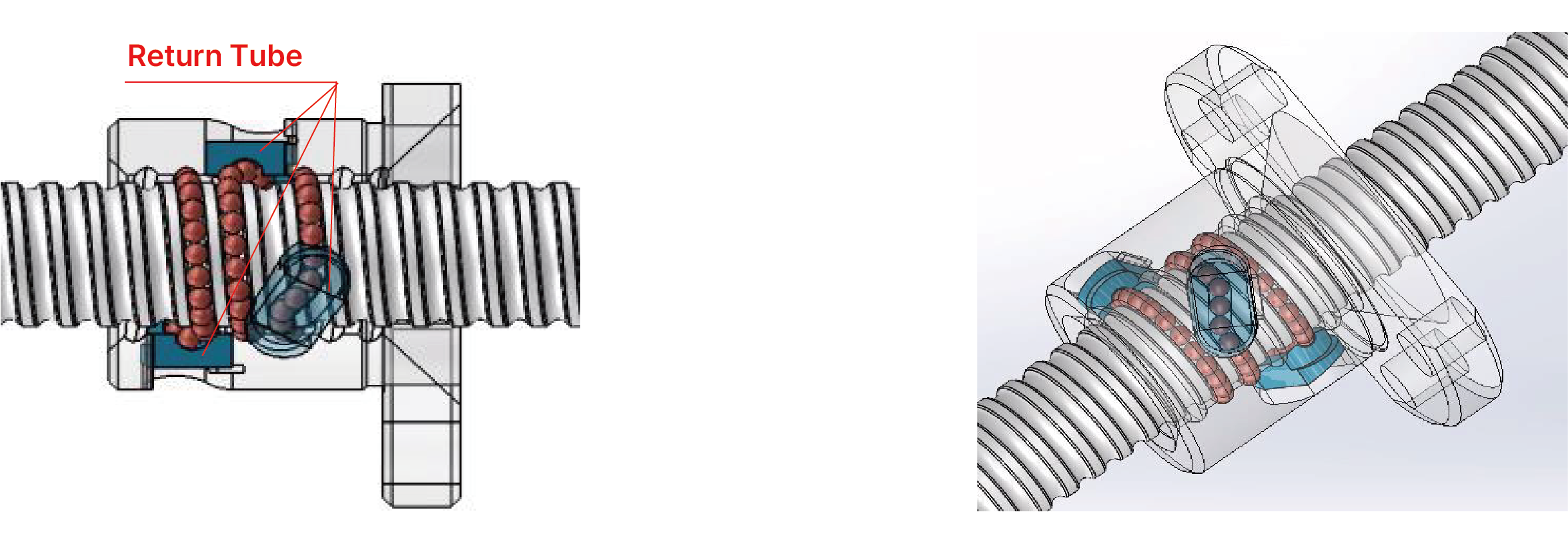

리턴 튜브 타입에서는 볼이 스크류와 너트의 레이스웨이를 따라 이동하며 축 방향 하중을 받습니다. 이후 리턴 경로를 통해 인접 레이스웨이로 이동한 뒤 다시 하중 영역으로 돌아가면서 지속적으로 순환합니다.

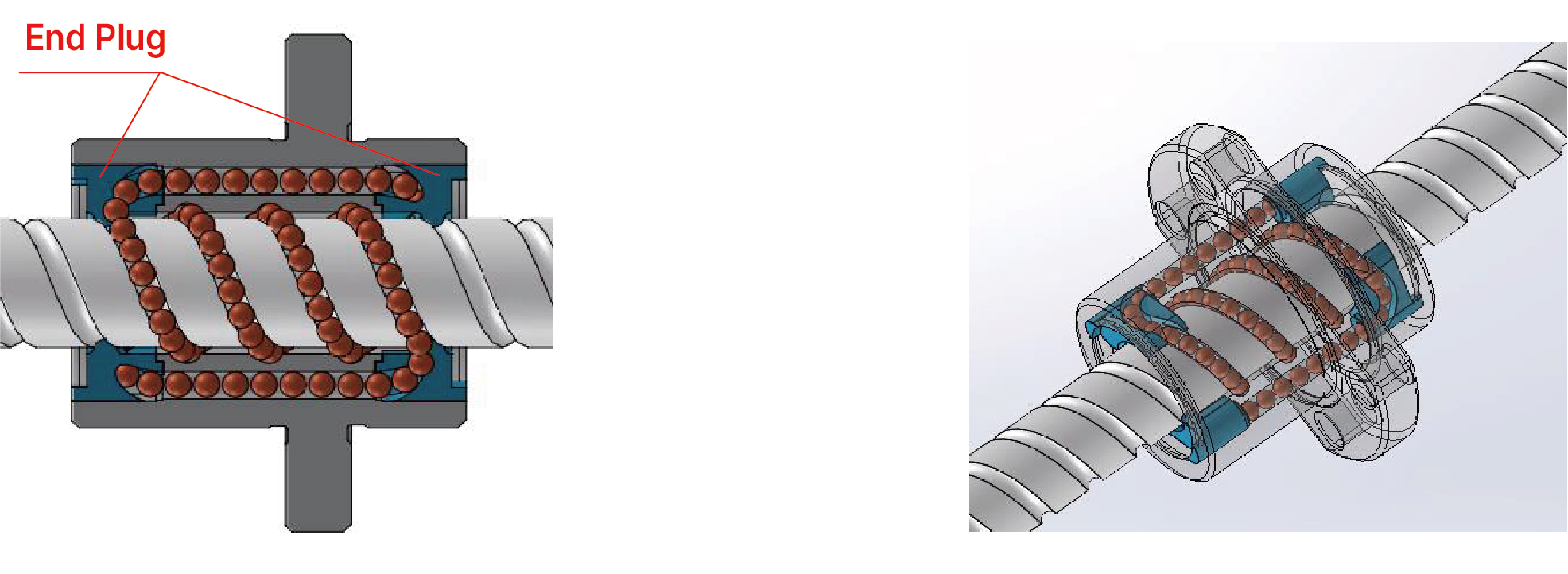

엔드 디플렉터 타입은 너트 내부에 설치된 엔드 디플렉터를 통해 볼을 너트 본체 내부로 유도하여 동일 방향의 레이스웨이에서 연속적으로 순환하도록 하는 구조입니다. 디플렉터 타입과 비교할 때 너트의 반경 방향 크기를 더욱 컴팩트하게 설계할 수 있으며, 특히 중간 리드 적용에 적합합니다.

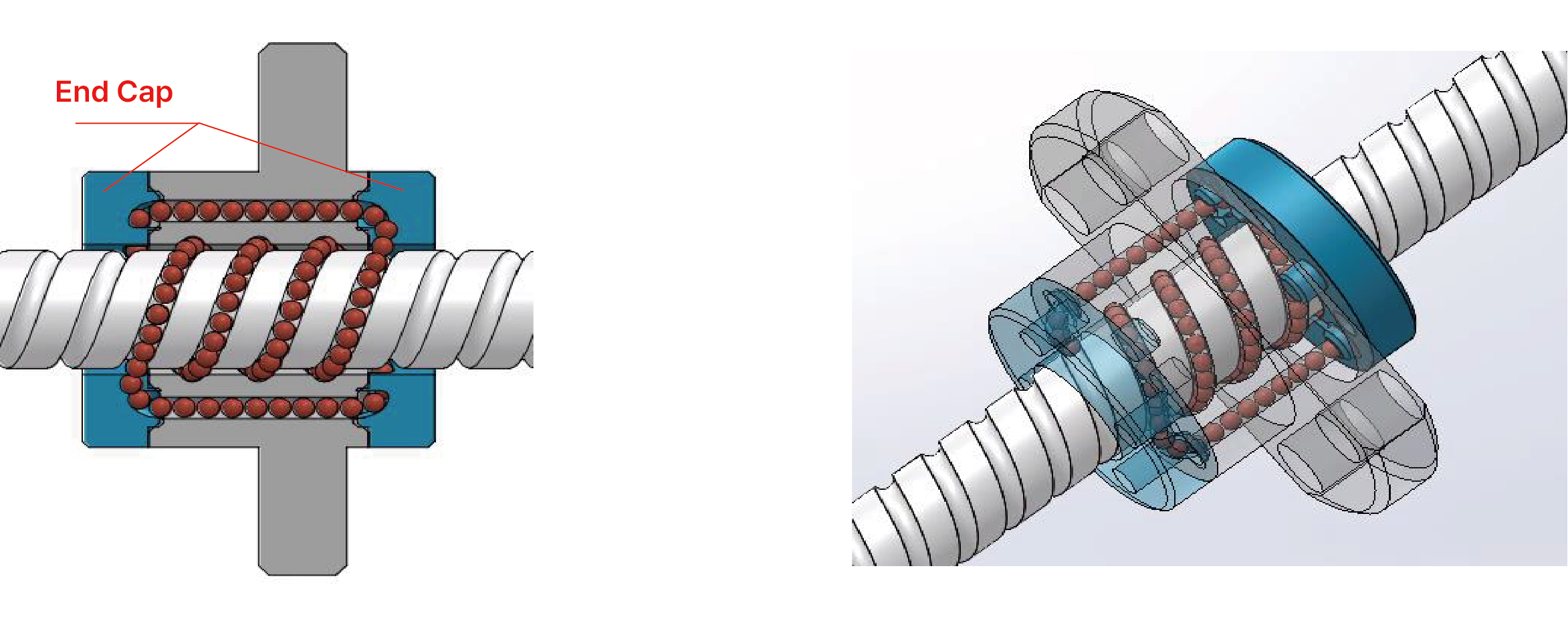

엔드 캡 타입은 볼이 스크류 샤프트와 너트 사이의 레이스웨이를 따라 이동한 후 너트 양쪽 끝에 설치된 엔드 캡을 통해 안내되어 너트 본체 내부의 통로를 따라 시작 지점으로 돌아가면서 폐회로 순환을 형성하는 구조입니다.
DINGS'의 볼스크류는 공칭 스크류 샤프트 직경 Ø4 mm부터 Ø25 mm까지 제공됩니다.
아래 표는 정밀도 등급별 기준 최대 샤프트 길이를 나타냅니다. 실제 적용 가능한 길이는 샤프트 엔드 형상, 소재, 시리즈 구성에 따라 달라질 수 있습니다. 자세한 사항은 당사 영업 엔지니어에게 문의해 주시기 바랍니다.
| 공칭 직경 | 정밀도 등급 | |||
|---|---|---|---|---|
| C3 (연삭) | C5 (연삭) | C7 (전조) | C10 (전조) | |
| 4 | 160 | 170 | 400 | 400 |
| 6 | 240 | 250 | 600 | 600 |
| 8 | 330 | 400 | 600 | 600 |
| 10 | 420 | 450 | 600 | 600 |
| 12 | 510 | 550 | 600 | 600 |
| 14 | 600 | 700 | 600 | 600 |
